无论钢筋混凝土在哪种情况下，电化学反应都会无时无刻地进行，不断地腐蚀钢筋。即使进行局部养护维修，还是会导致新旧材料中氯离子含量的不同而加大电势差，从而带来更加严重的腐蚀。目前最新技术——电化学防腐材料，结合预防性养护工艺，利用比铁化学性质还活泼的锌块，和钢筋绑扎在一起，优先腐蚀锌，从而保护铁不被锈蚀。

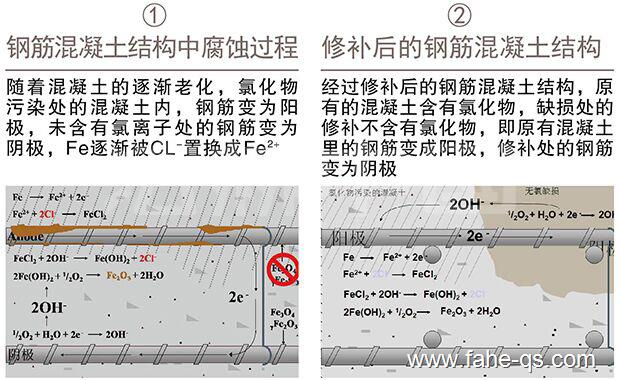

钢筋混凝土之电化学腐蚀原理

        传统的修补技术是对缺损的混凝土进行修补，并对原有外露钢筋进行除锈，但该技术并未根本消除未凿除的混凝土中存在的氯离子、氧和湿气；采用局部修补后，会形成新的腐蚀电池，老混凝土中的钢筋成为腐蚀电池的阳极，修补混凝土中的钢筋成为腐蚀电池的阴极，从而加速老混凝土中钢筋的腐蚀，这种现象成为“环阳极腐蚀”或“光环效应”。

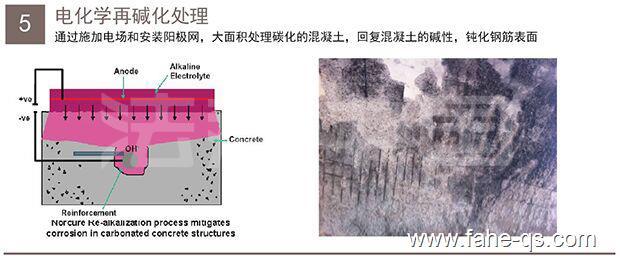

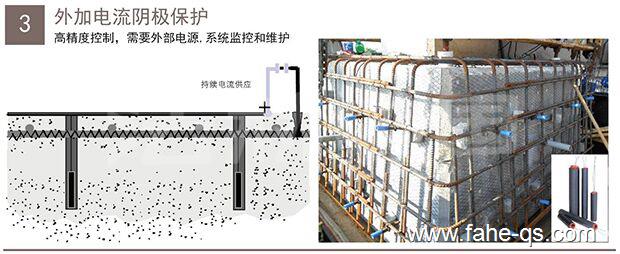

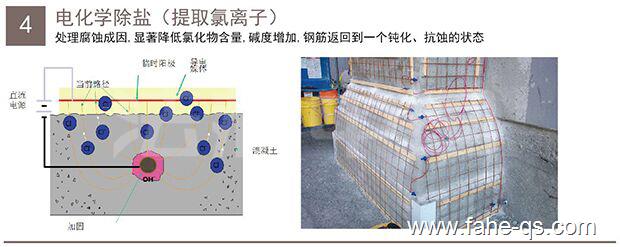

        钢筋混凝土电化学修复技术主要有阴极保护、电化学除盐和电化学再碱化。阴极保护又可以分为强制电流阴极保护辅助阳极系统和牺牲阳极系统，而埋入式牺牲阳极是混凝土局部修补技术的突破，该系统施工简便，使用效果好，在国外使用较广泛。

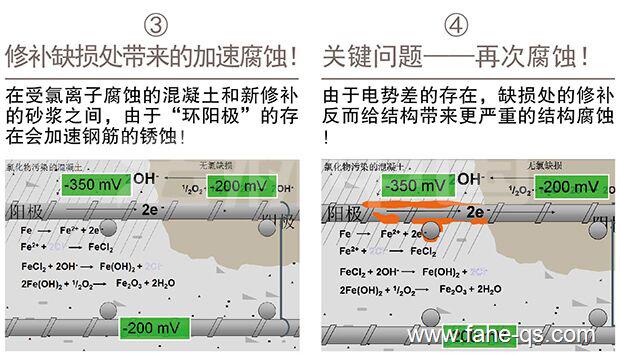

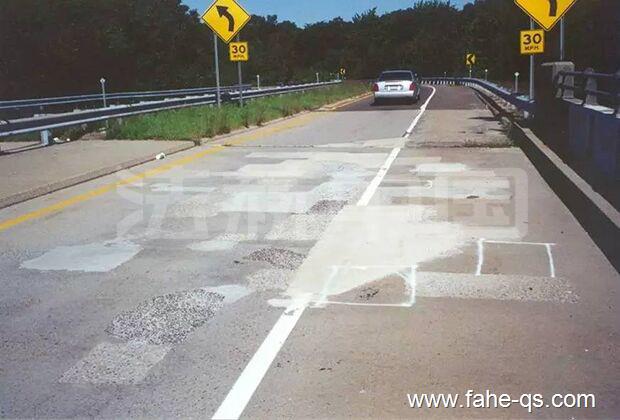

△ 修补缺损处的新腐蚀部位

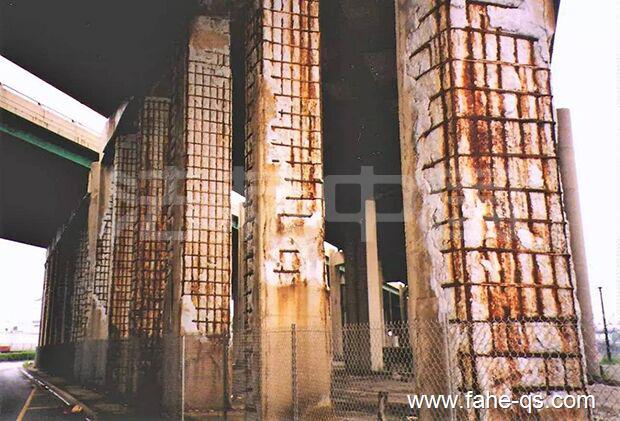

△ 修补缺损处会带来更严重的腐蚀

新建桥梁上使用电化学防腐技术

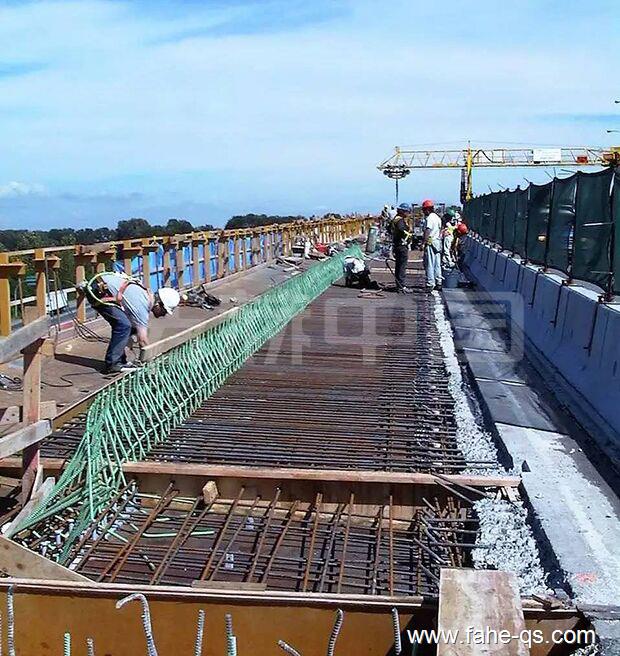

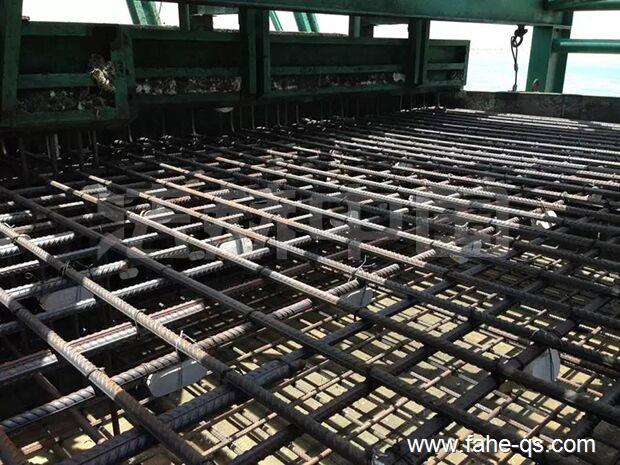

△ 桥面铺装新建时使用

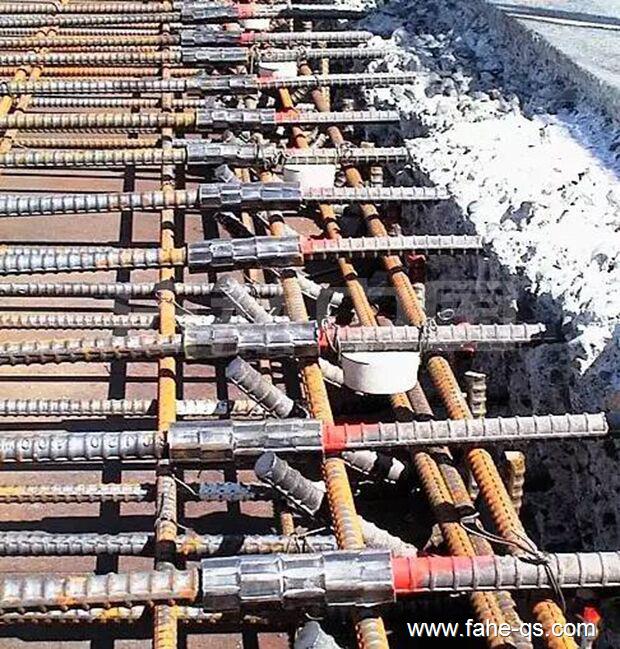

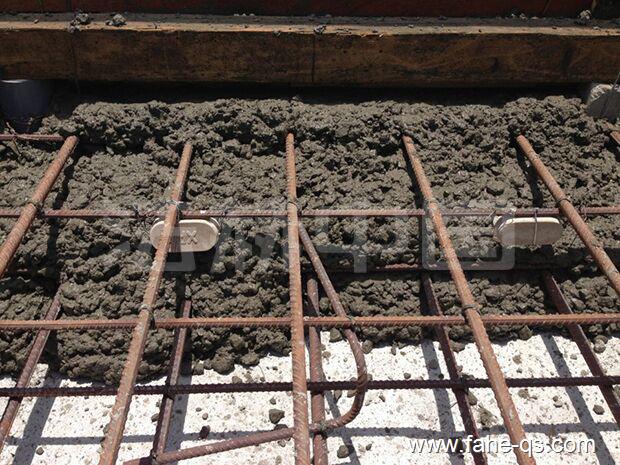

△ 绑扎施工牺牲阳极

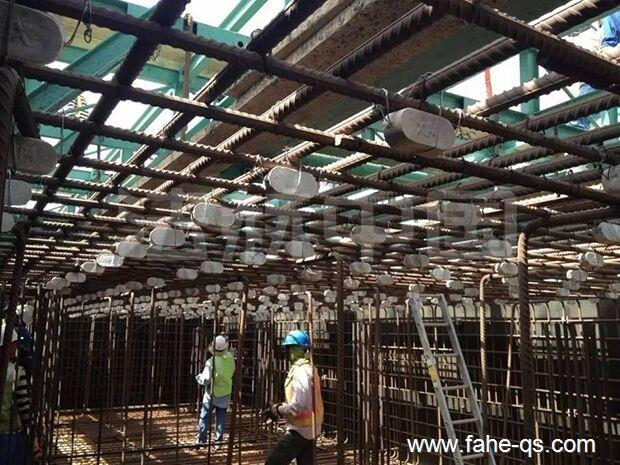

△ 新建结构大面积使用

△ 可有效控制钢筋腐蚀

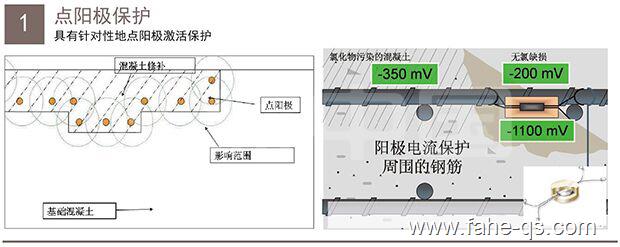

△ 针对性的点阳极保护

△ 增加抗腐蚀保护

△ 施工简单快捷

△ 延长寿命10-20年

旧桥修补加固时使用电化学防腐技术

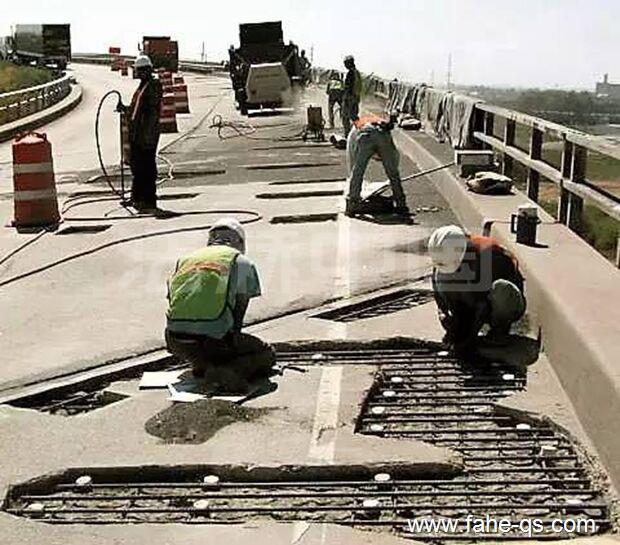

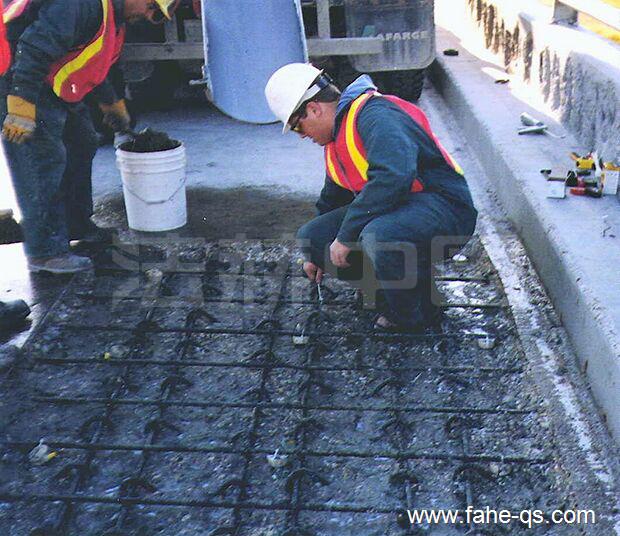

△ 旧桥桥面缺损处电化学修复

△ 旧桥桥面缺损处电化学修复

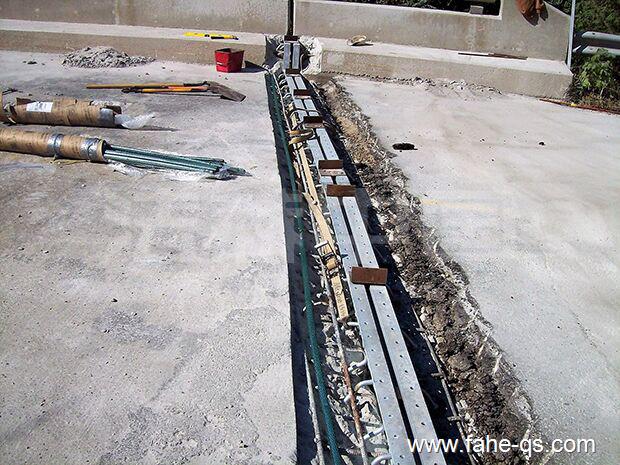

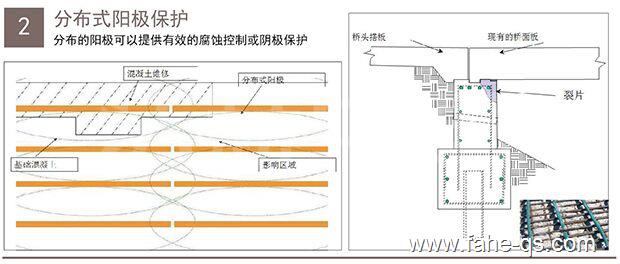

△ 伸缩缝缺损处埋入分布式阳极

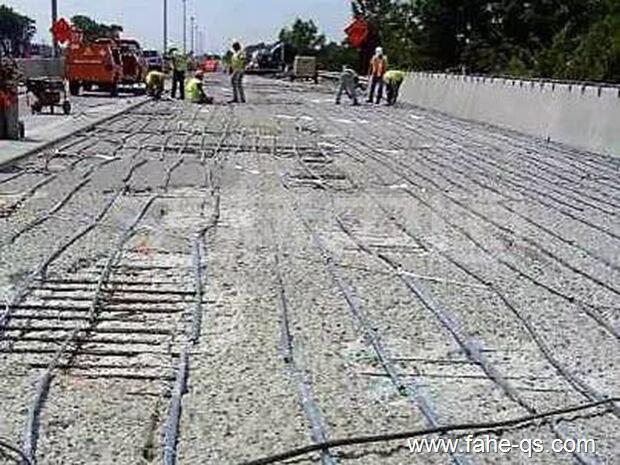

△ 旧桥桥面整体埋入分布式阳极

△ 旧桥桥面整体埋入分布式阳极

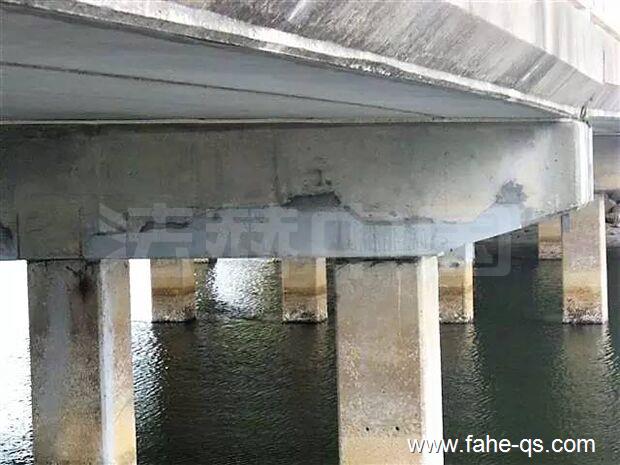

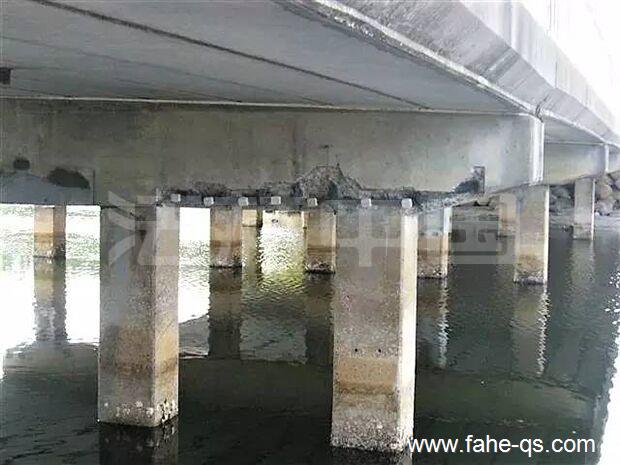

△ 盖梁修复完毕，提高结构耐久性

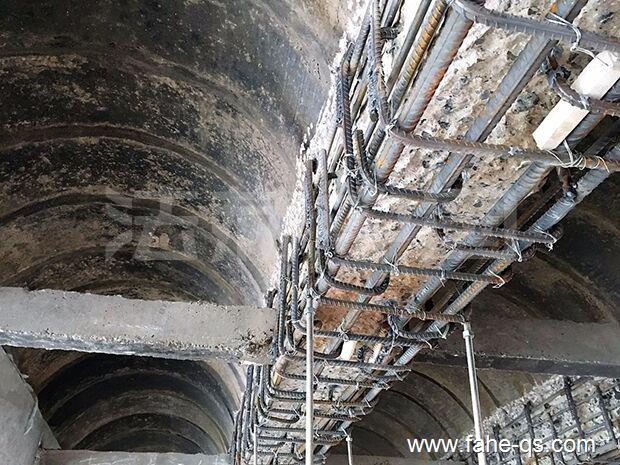

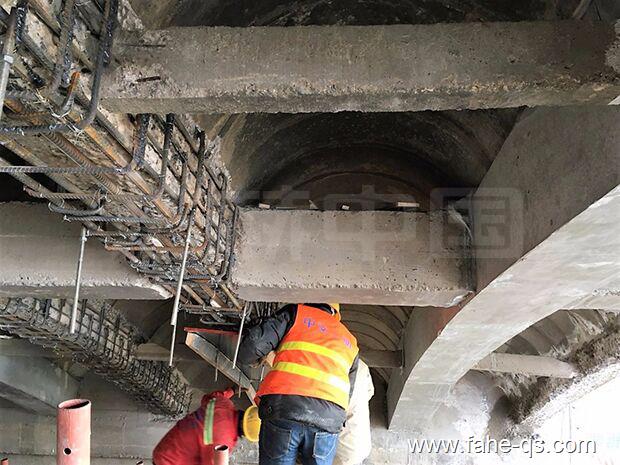

△ 在桥孔边拱肋处进行点阳极保护

△ 腐蚀电位负移时设置牺牲阳极

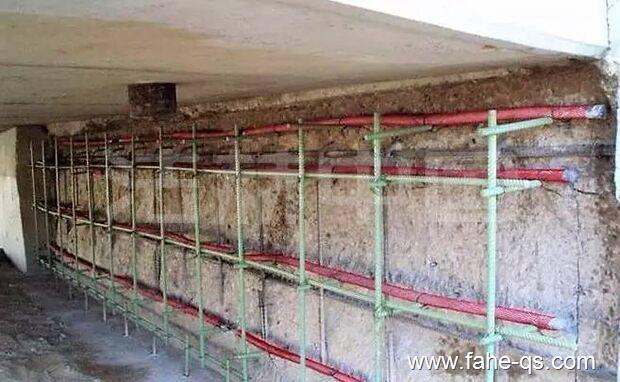

△ 桥台大面积阴极保护

△ 带电流的桥台修复

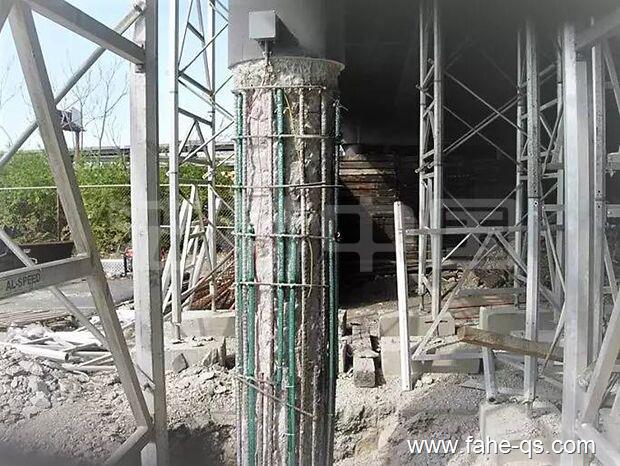

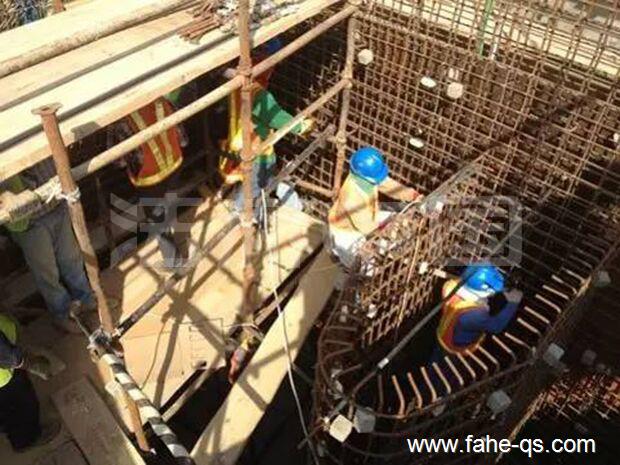

△ 桥梁墩柱进行分布式阴极保护

△ 墩台墩帽进行分布式阴极保护

△ 海洋环境下电化学防腐

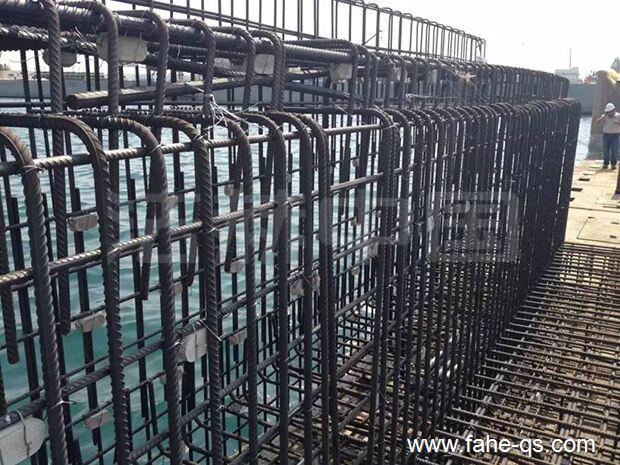

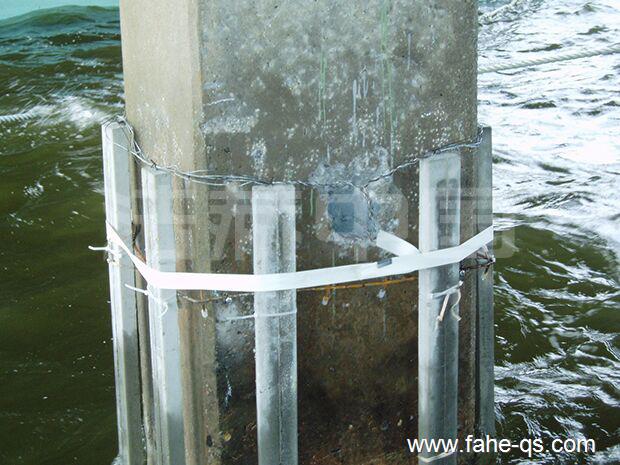

△ 海洋环境下墩柱防腐

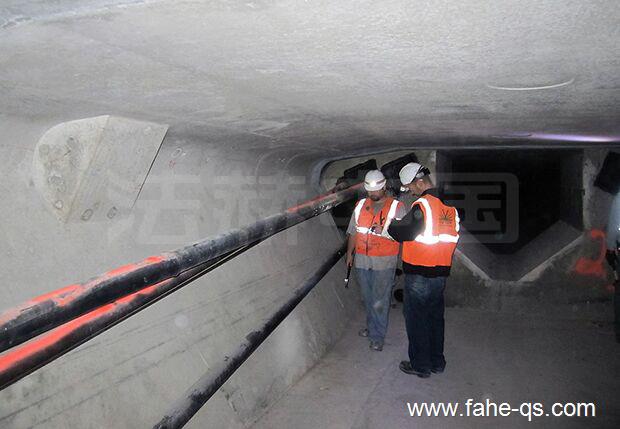

△ 箱梁内部预应力钢绞线腐蚀

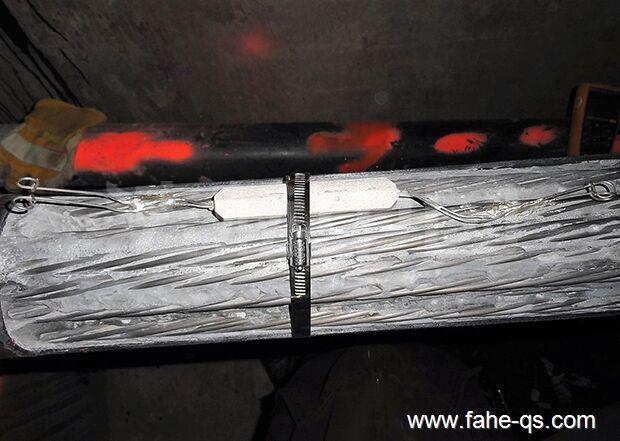

△ 预应力钢束进行电化学防腐

电化学防腐材料分类简介

未完待续，接下来请见下篇。
