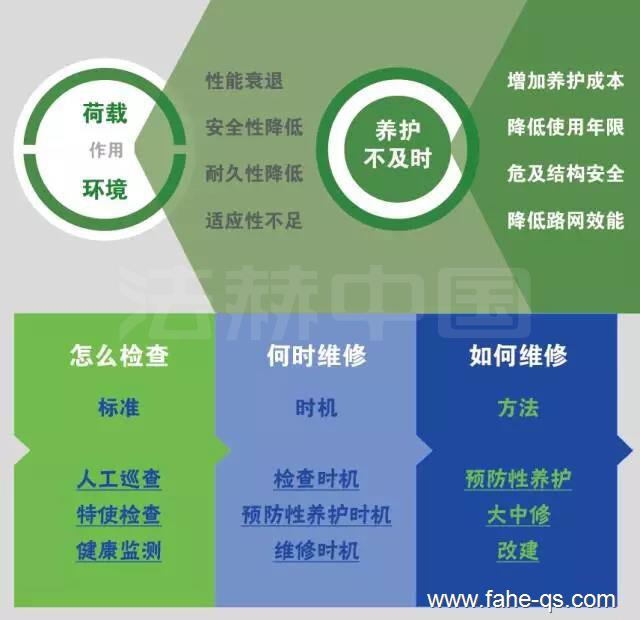

目前,既有大型监测系统在路网桥梁应用推广存在以下问题:
①监测指标繁多造成数据灾难,管养人员疲于应对
②监测系统成本高昂,桥梁养护经费预算不足

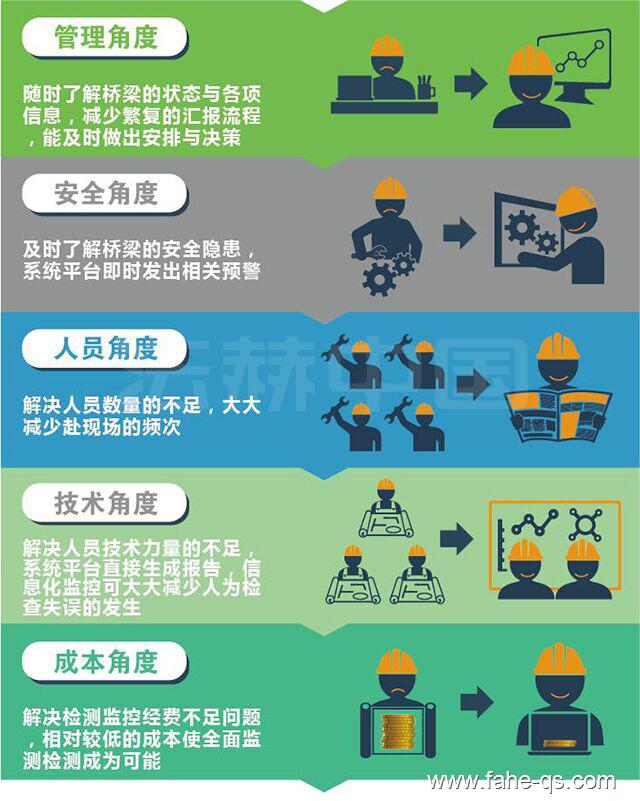

路网桥梁养护监测系统,则是针对路网级桥梁结构安全监测的特点,通过对路网桥梁关键指标的提炼、对关键指标监测新技术的研发,建立了一整套高性价比的路网桥梁结构关键指标安全监测系统平台,对桥梁结构进行实时集群监测、预警与预防,为路网桥梁结构预防性养护提供结构力学数据支撑。
路网桥梁养护监测系统案例

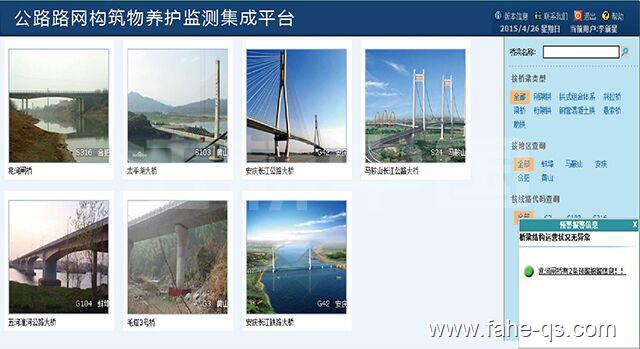

>>>>路网桥梁养护监测集成平台
基本状况:

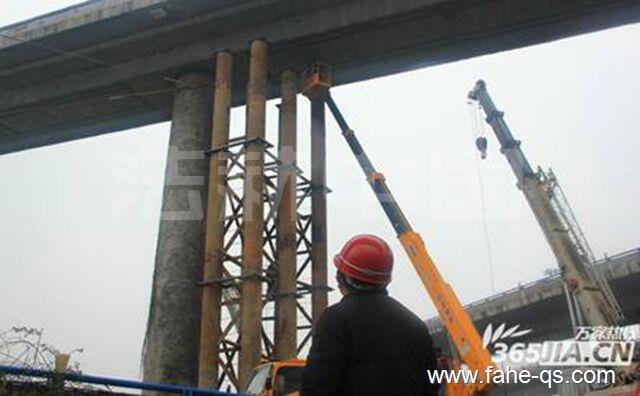

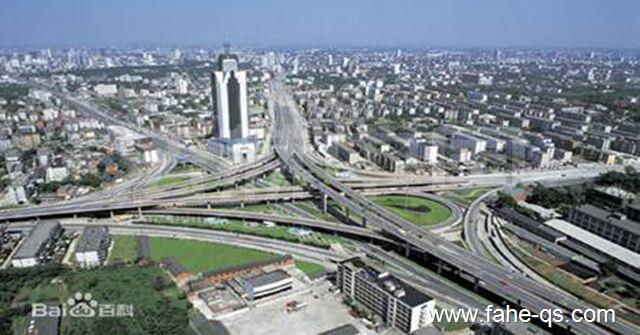

本立交桥由两段高架桥及17条匝道组成,其中桥长3888.44米。2014 年1 月初,发现东西方向的A3 匝道第21~29 号墩桥梁出现病害,主要病害为:桥墩倾斜、开裂;梁体侧移、开裂;支座损坏、老化。因此针对性地对大桥进行了以下内容的长期养护监测:桥梁温差监测、独柱墩倾斜监测、主梁与桥墩相对变位监测、主梁挠度与桥墩沉降监测。

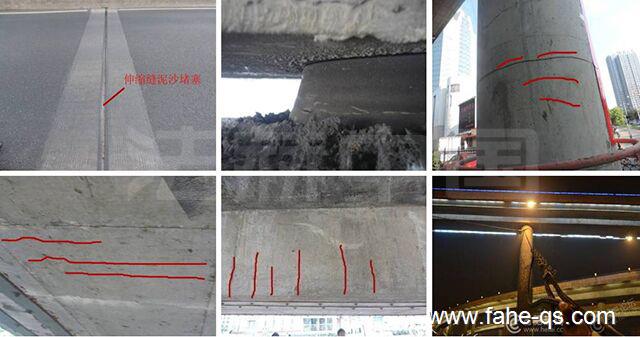

2014 年1 月初,发现东西方向的A3 匝道第21~29 号墩桥梁出现病害,主要病害为:
1)桥墩倾斜、开裂;
2)梁体侧移、开裂;
3)支座损坏、老化
主要原因:
1)支座老化,伸缩缝堵死;
2)温度效应

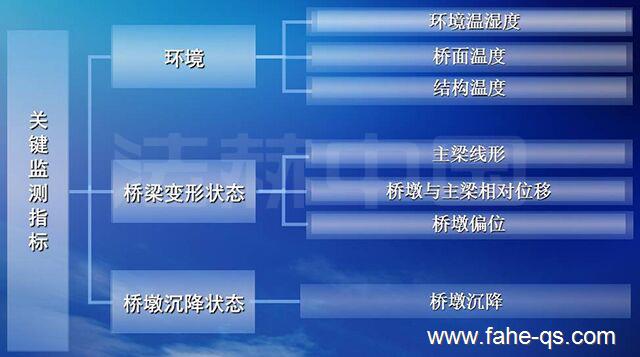

关键监测指标:
桥梁特点与对应监测重点:
测试效应最大;(桥墩倾斜、相对位移、跨中挠度)
安全系数最低;(高墩、侧移)
具有普遍性和代表性的部位;(温度)
测点数量保证一定冗余,以便数据互相校核。

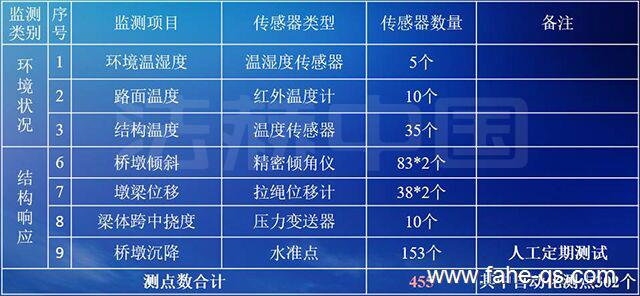

关键点测点布设:
监测数据图:

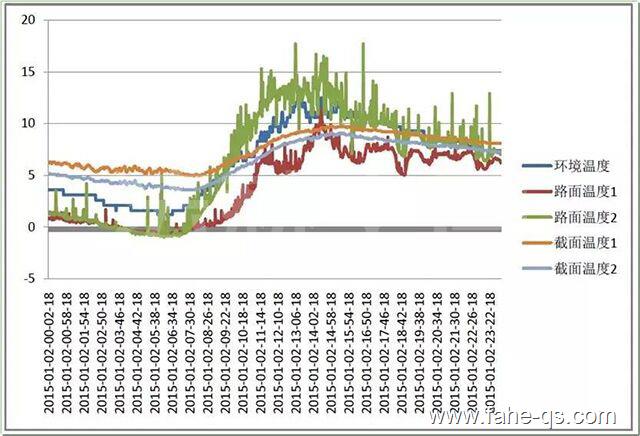

1)24小时温度场监测数据

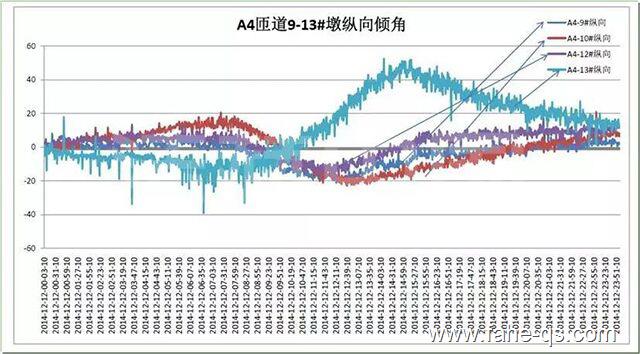

2)高墩倾角监测数据

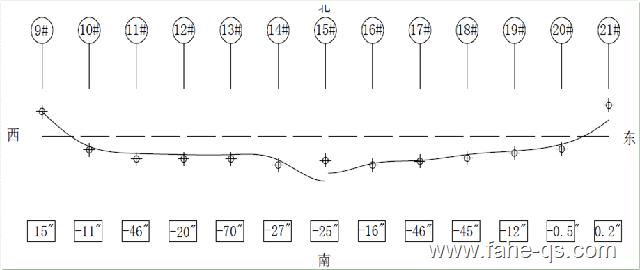

3)A3匝道所有桥墩倾角

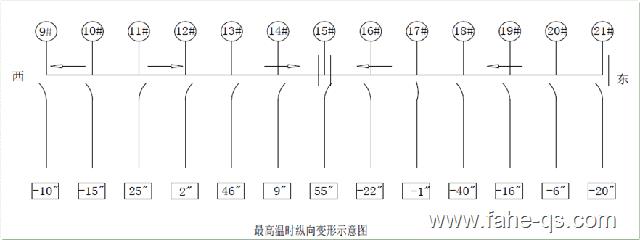

4)A3匝道墩梁位移
