城市隧道养护监测系统及案例(三)

路网隧道养护监测系统,是针对路网级隧道结构安全监测的特点,通过对路网隧道关键指标的提炼,对关键指标监测新技术的研发,建立的一整套高性价比的路网隧道结构关键指标安全监测系统平台。该系统可对隧道结构进行实时集群监测、预警与预防,为路网隧道结构预防性养护提供结构力学数据支撑。


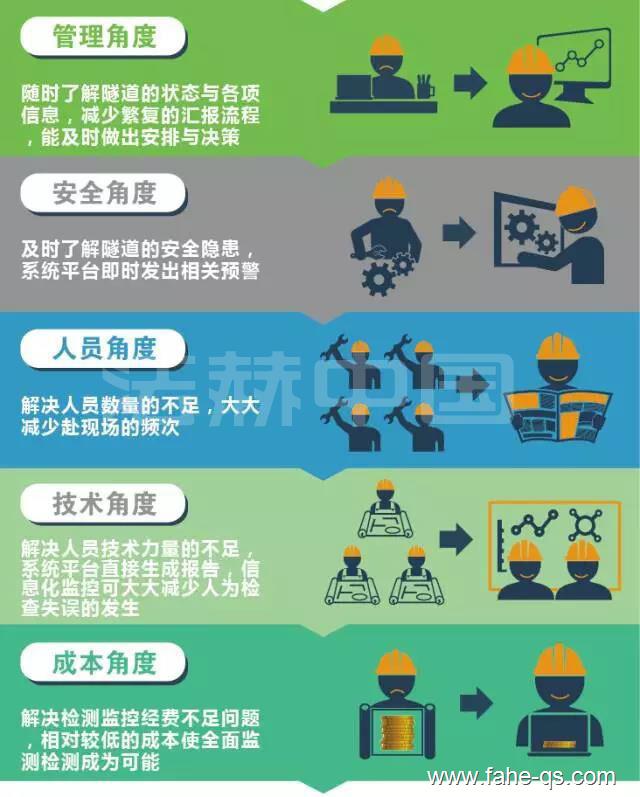

路网隧道养护监测系统-法赫中国

路网隧道养护监测系统-法赫中国



隧道养护监测工程系统案例



>>>>基本介绍


某隧道是武汉二环线跨越东湖的关键工程,为双向四车道,由于水下隧道环境的特殊性,其运营期存在诸多方面的不足,特别是防排水较困难,隧道结构及洞内设备受水腐蚀的概率高,需要解决变形及稳定性这两个主要问题。变形问题包括结构自身变形及隧道周边围岩变形;稳定性问题主要包括隧道周边围岩与结构自身的稳定性,表现在隧道不均匀沉降、结构抗浮等方面。因此针对性地对隧道进行了以下内容的长期养护监测:温度分布情况监测、变形缝膨胀变化监测、裂缝变形和结构收敛变形监测。


>>>>现场拍摄

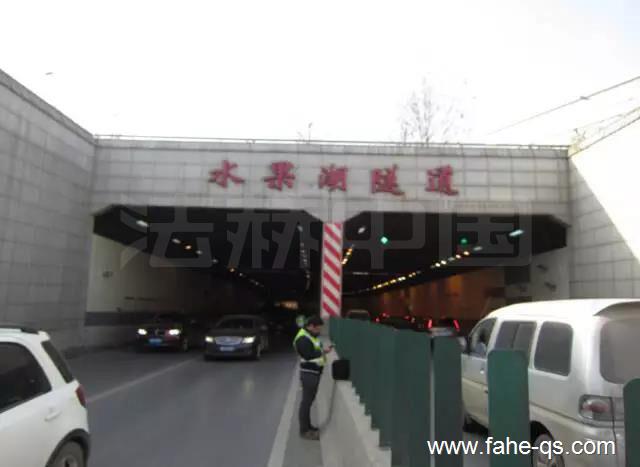

隧道东湖宾馆侧洞口-法赫中国

(隧道东湖宾馆侧洞口照片)

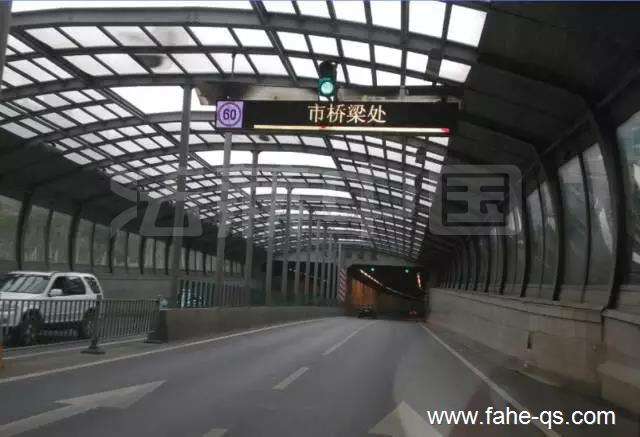

隧道武汉大学侧洞口-法赫中国

(隧道武汉大学侧洞口照片)


隧道洞内-法赫中国

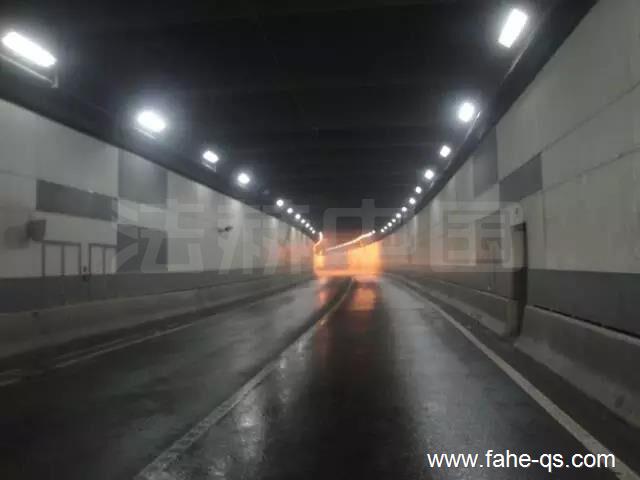

(隧道洞内照片)


变形缝开口-法赫中国

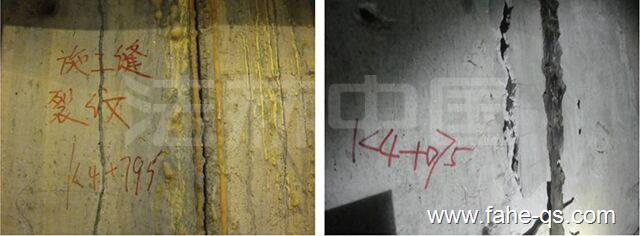

(左幅K4+795变形缝开口)    (左幅K4+075变形缝开裂)


变形缝-法赫中国

(右幅K4+872变形缝错台)    (右幅K4+359变形缝开裂)



隧道运营期健康监测系统技术总方案

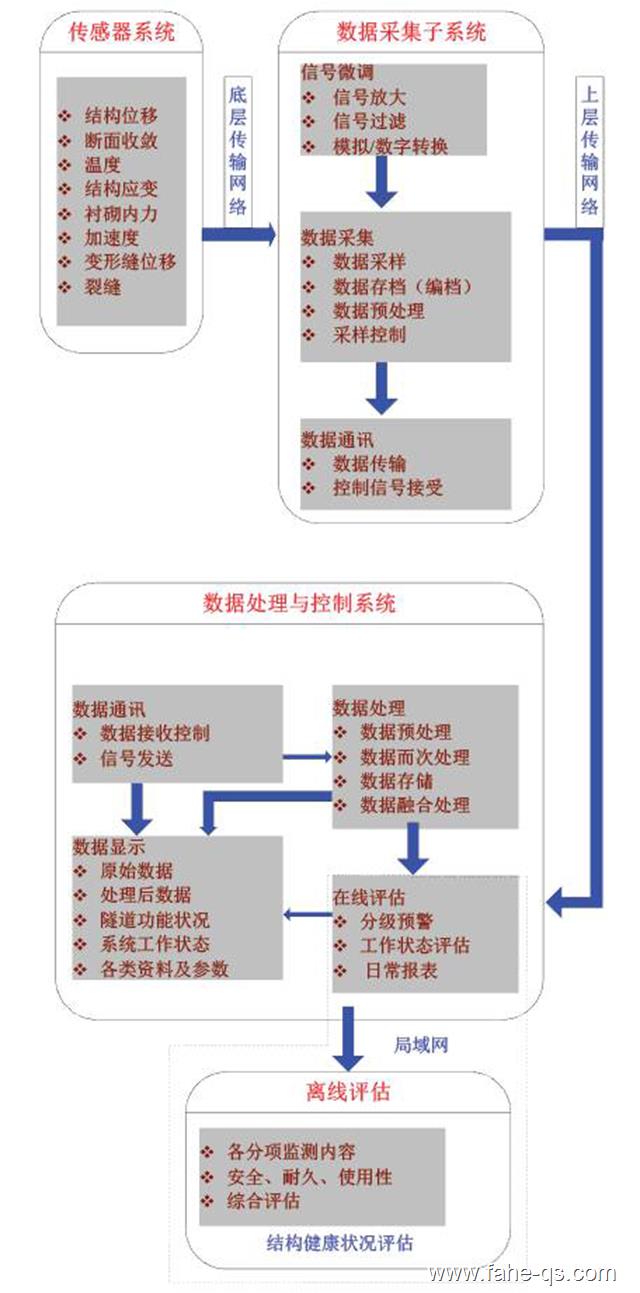

隧道运营期健康监测系统技术总方案-法赫中国



隧道运营期健康监测系统技术总方案


隧道运营期健康监测系统技术总方案-法赫中国



实时监测的预警功能


针对隧道的预警功能是指测点数据超过预定的阈值时,根据以往的总结的规律或观测得到的可能性前兆,向相关部门发出紧急信号,报告危险情况,以避免危害在不知情或准备不足的情况下发生,从而最大程度的减低危害所造成的损失的行为。


三维隧道仿真数据查询软件部分界面-法赫中国

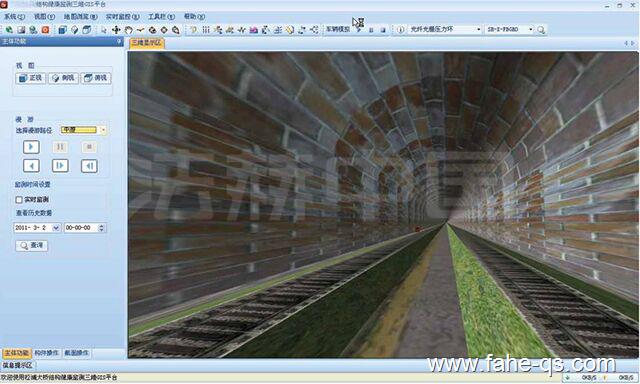

(三维隧道仿真数据查询软件部分界面)


隧道运营期健康监测系统技术总方案-法赫中国

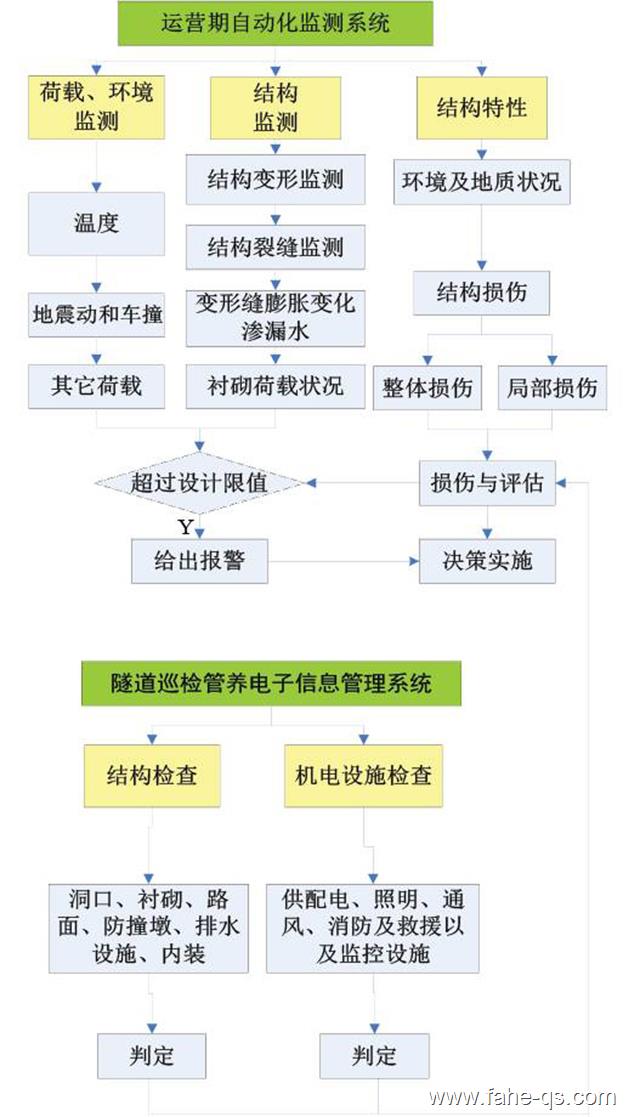

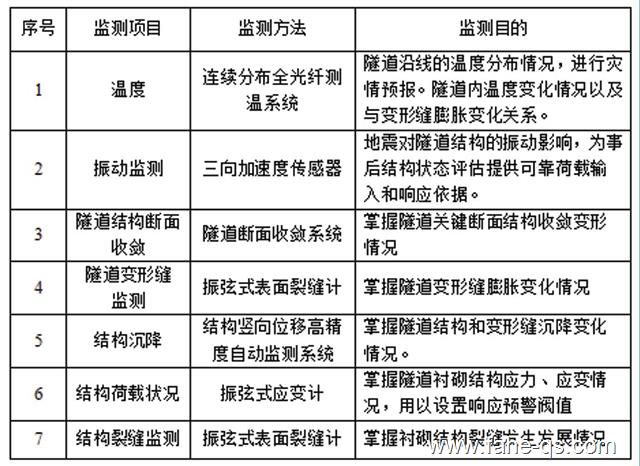

(隧道运营期健康监测系统自动监测项目)



连续分布全光纤测温系统


本隧道健康监测系统对隧道沿线进行温度分布情况的实时监测,进行火灾预报和报警。同时通过监测隧道内温度变化情况,掌握变形缝膨胀变化情况。

本隧道环境温度监测采用连续分布全光纤测温系统,该系统是为大范围多点测量温度的应用而设计和制造,该仪器可以测量一条或多条测温光纤所在区域温度场的分布,具有防燃、防爆、抗腐蚀、耐高压、抗电磁辐射、测量范围广、定位精度高、使用方便的优点。测温光纤安装在隧道顶板中部区域,通过角钢和钢丝牵引固定,测温光纤长度与隧道长度一致。


分布式光纤测温系统测温光纤布置示意图-法赫中国

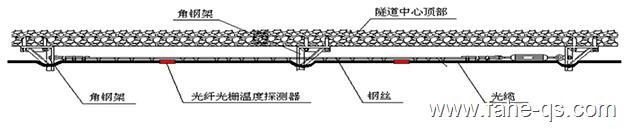

(分布式光纤测温系统测温光纤布置示意图)


分布式光纤测温系统测温光纤布置示意图-法赫中国

(分布式光纤测温系统测温光纤布置示意图)



断面收敛监测


本隧道结构收敛变形是反映衬砌结构变形的最重要的监测项目,由于本隧道为水下构筑物,在各种外界荷载作用下,衬砌结构会发生结构变形,收敛变形掌握工程主体的关键性安全指标,确保隧道工程能按照预定的要求顺利完成,可以对各种潜在的安全隐患发出报警信息,做到防患于未然,又做到心中有数。

为掌握衬砌结构的变形情况,相互印证裂缝变形和结构收敛变形,将收敛监测断面布置在裂缝监测断面位置,拟定共布置10个监测断面,左右幅各5个,每个监测断面布置3个测点。


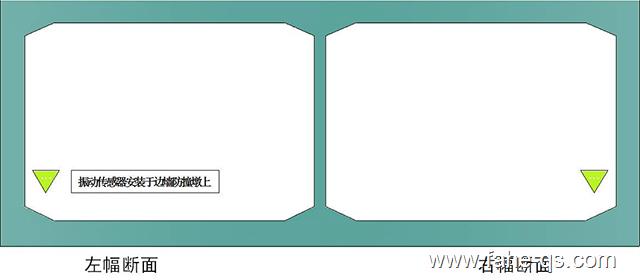

隧道断面收敛系统布置示意图-法赫中国

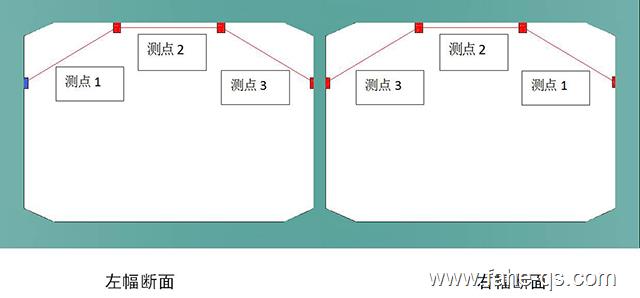

(隧道断面收敛系统布置示意图)


湖中段沉降测点布置示意图-法赫中国

(湖中段沉降测点布置示意图)

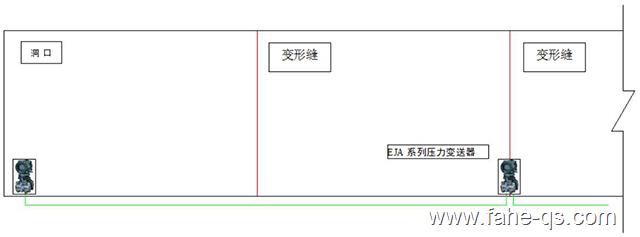

进出口端沉降测点布置示意图-法赫中国

(进出口端沉降测点布置示意图)


结构裂缝监测裂缝计布置示意图-法赫中国

结构裂缝监测裂缝计布置示意图-法赫中国

(结构裂缝监测裂缝计布置示意图)


衬砌内力监测应变计布置示意图-法赫中国

(衬砌内力监测应变计布置示意图)

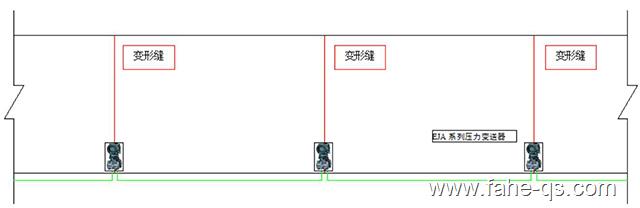

变形缝监测裂缝计布置示意图-法赫中国

(变形缝监测裂缝计布置示意图)
