太原G307线桥梁预防性养护试点工程演示圆满结束!
2017/08/03

2017年7月24日

法赫公司于

太原G307线K579+936北柳拓河桥

圆满结束预防性养护试点工程演示会!


桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

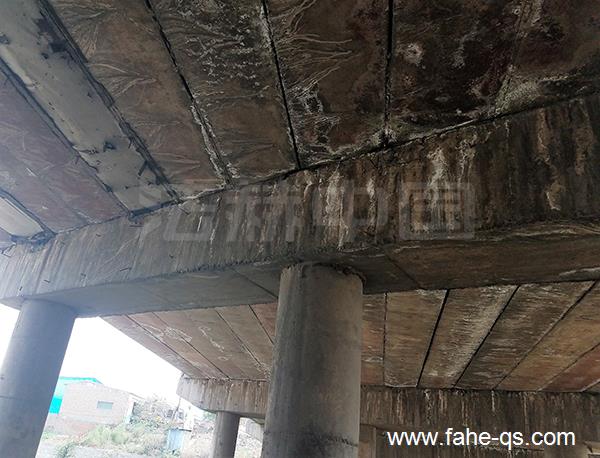

一、桥梁病害概述

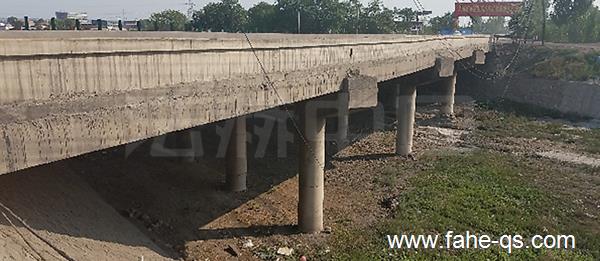

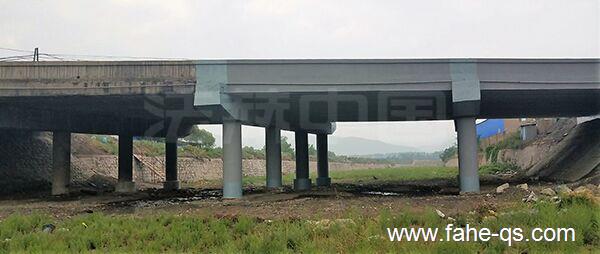

        山西省太原市南郊公路管理段辖区内的国道G307线K579+936北柳拓河桥,建成于1992年1月,跨径组合4*13m,桥梁全长55.5m,组合桥宽20.4m,设计荷载等级 汽-20/挂-100。上部结构为钢筋混凝土空心板梁,下部结构为多柱式墩、多柱框架式桥台、桩基础。桥下净高约5.8m,桥跨下有季节性泄洪水。目前技术状况评定等级3类桥。


        G307线K579+936北柳拓河桥梁主要病害有:

        1、防撞墙外侧面水蚀;

        2、个别板底渗水腐蚀;

        3、全部铰缝渗水腐蚀,需引排水;

        4、板底横向裂缝较多,需采取措施抑制其继续发展;

        5、板底部分混凝土剥落,露筋;

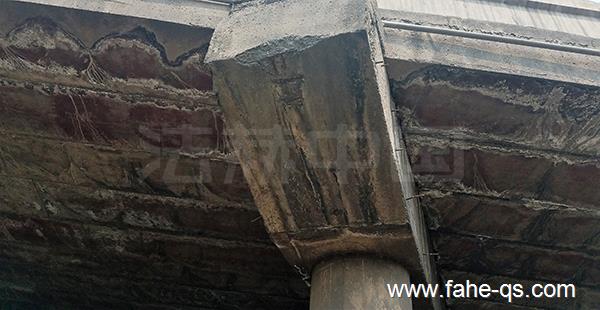

        6、全部盖梁水蚀严重,多数端头混凝土破损露筋;

        7、台帽部位渗水腐蚀,局部混凝土剥落;

        8、涉水墩柱受季节性水流冲刷,存在缩颈隐患。

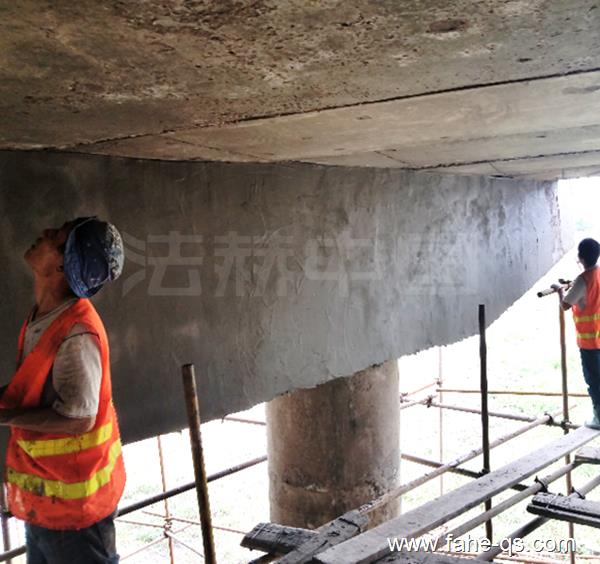

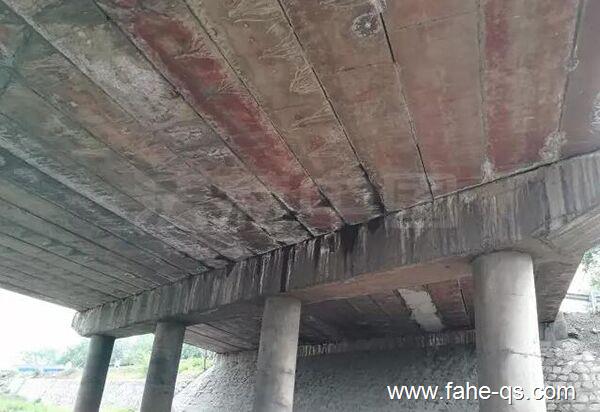

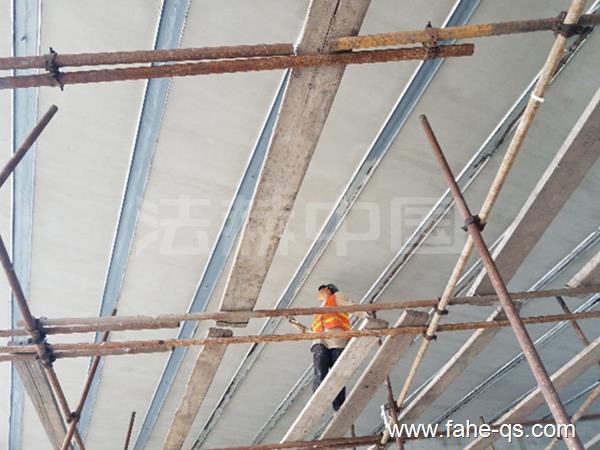

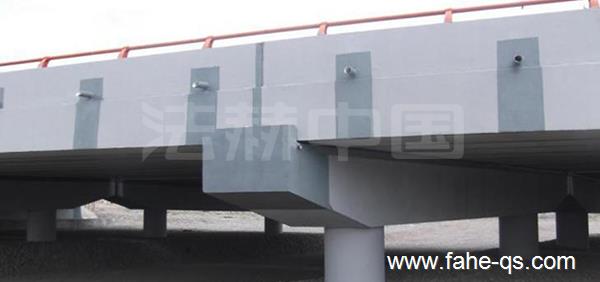

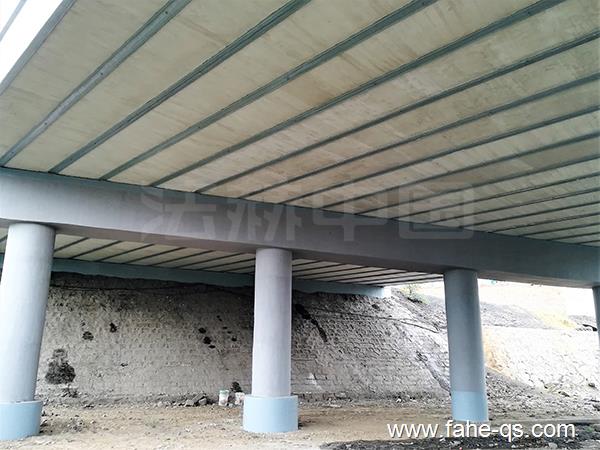

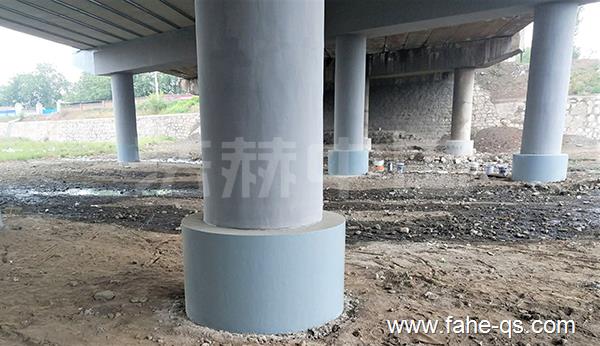

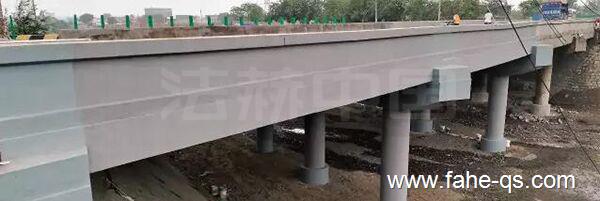

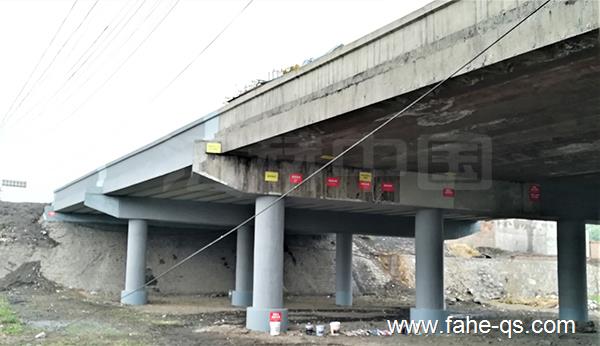

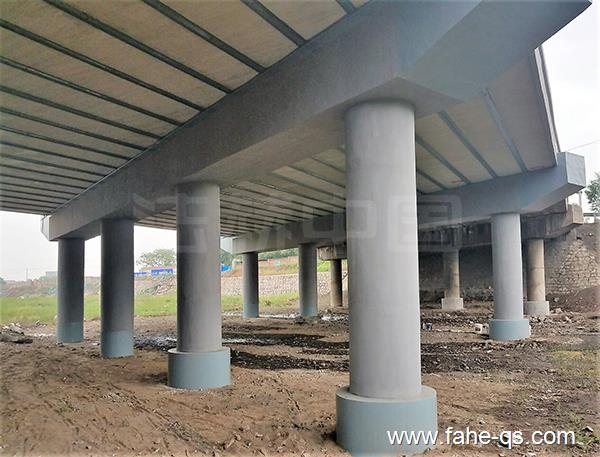

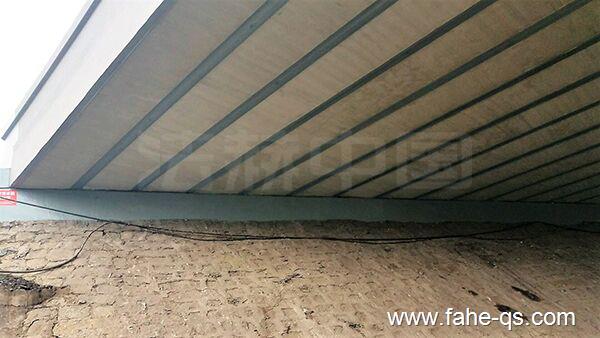

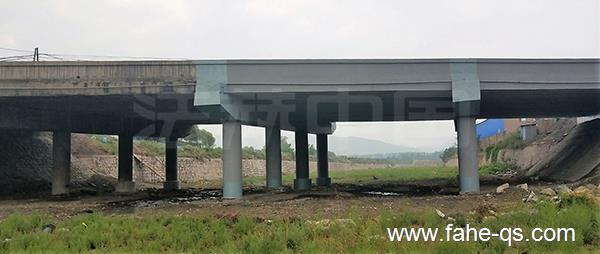

二、施工前后对比图


桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国


        对比图得以证实,桥梁预防性养护施工完毕后实现:

        1、封闭封堵裂缝,抑制其发展;

        2、修补缺损混凝土;

        3、清理污染部位;

        4、排水管的疏通清理;

        5、桥梁的防腐,防水,防水防盐害保护。


        桥梁预防性养护,将桥梁梁体、桥墩、桥台存在的病害处理完毕,及对桥梁还没有明显病害之前的养护处理,从而防止或减缓病害的发生,达到耐久性和延长使用寿命的目的。桥梁预防性养护,桥梁梁体、盖梁、桥台等部位,清洁美观,使用功能恢复达到良好。

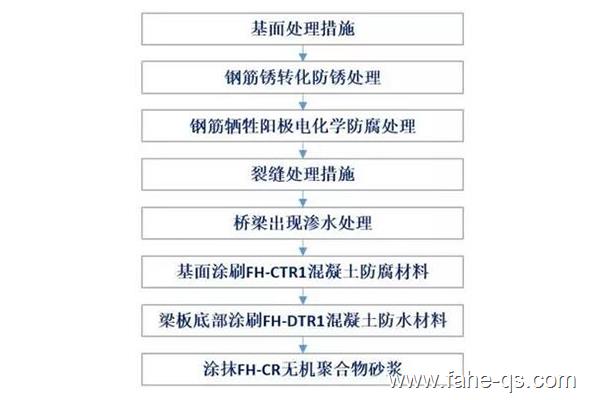

三、预防性养护施工工艺


桥梁预防性养护施工工艺-法赫中国

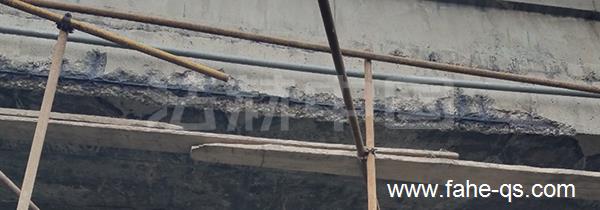

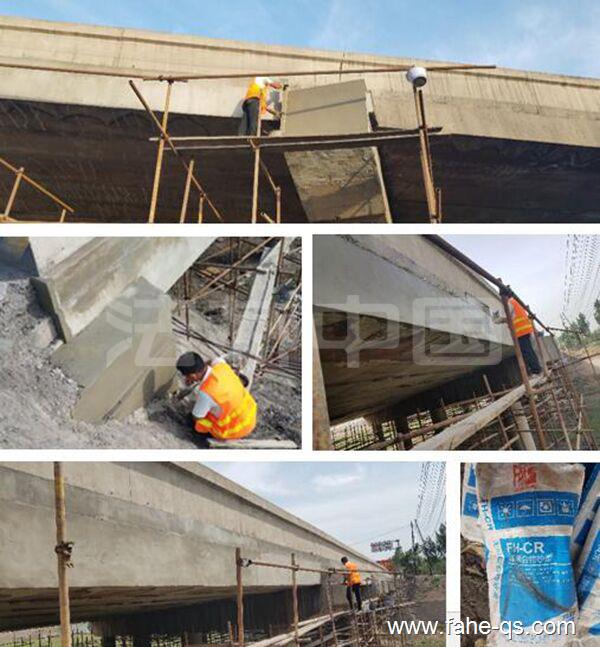

        梁板外侧面、桥台、防撞墙混凝土剥落处理

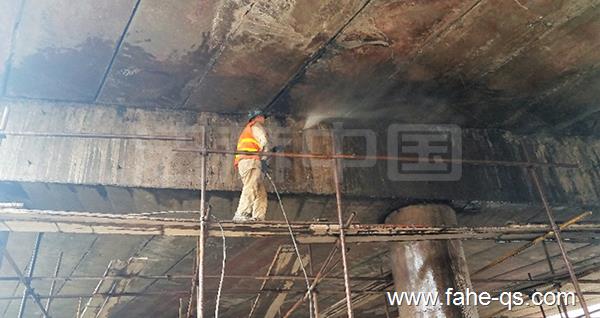

        桥隧养护机(大于350bar)高压水射流基面处理→对裸露钢筋采用高压水射流除锈法进行除锈→涂刷FH-CX锈转化剂进行防锈处理→出现剥落松散区域混凝土涂刷FH-CTR1防腐材料→涂抹FH-CR/FH-CR(Ⅱ型)聚合物砂浆进行修复→涂刷FH-JTR1防腐防渗封闭材料


桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

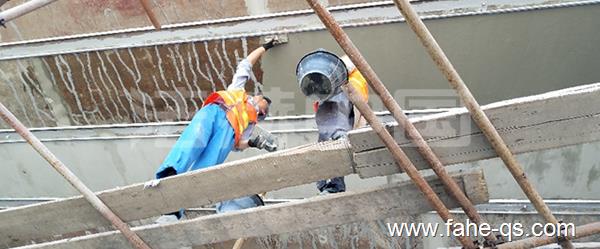

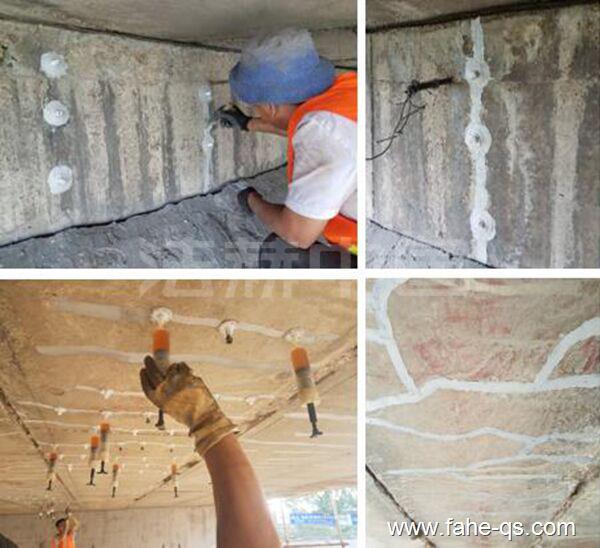

        裂缝处理

        1)若裂缝宽度在0.13mm以下,则直接使用裂缝封缝胶FH-EM对其进行封闭处理。

        2)若裂缝宽度在0.13mm以上,则采用裂缝胶FH-DD注胶处理:

        桥隧养护机高压水射流基面处理→检查裂缝宽度及走向→粘接注胶嘴→封缝(封缝胶FH-EM)→依次压力注胶(裂缝胶FH-DD)→清除注胶嘴


桥梁预防性养护-法赫中国

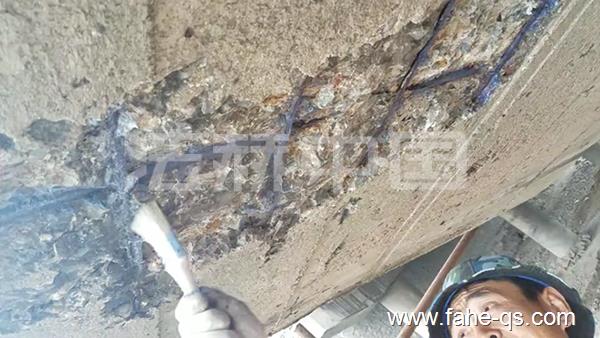

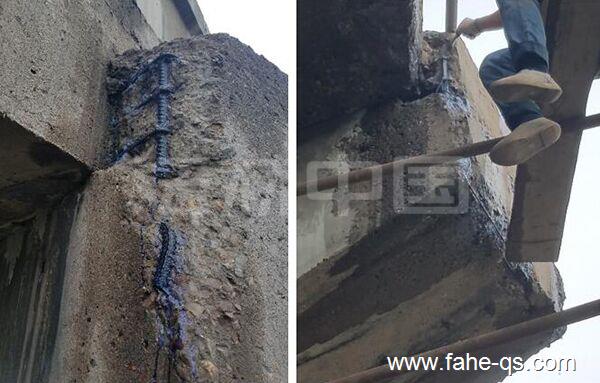

        钢筋锈蚀处理

        FH-CX锈转化剂是一种弱酸性高分子复合物,能使钢铁的氧化物(铁锈)转化为黑色的有机铁化合物,从而在钢铁表面生成一层由化学键和物理粘结的复合物膜,即防腐组分,增加干膜厚度及防腐能力,此膜层牢固致密、附着力极强,封闭性好,完全阻隔空气和水份,使钢铁基体与介质分隔不再受到侵蚀。涂抹FH-CX 锈转化剂可除锈、防锈皮膜生成,一次完成二合一工作,水性单剂型,不需溶剂即可施工。


桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

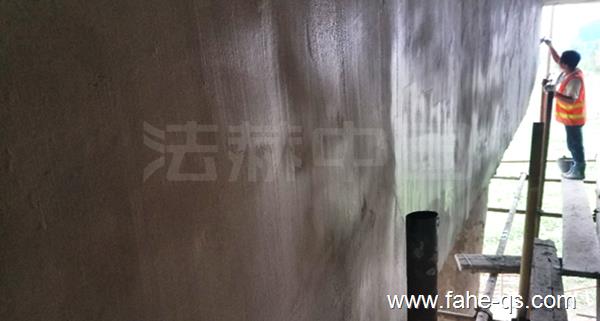

        混凝土剥落缺损处理

        FH-CR无机聚合物修复梁体的施工根据梁体混凝土脱落厚度选择不同的修复次数。另外针对梁体碳化严重的部分考虑大面积涂抹,而对于状况较好的部位,则局部修复即可。人工修补时,首层应压紧、压实,若修复厚度大于20mm时应分层压涂,每层厚度10mm左右。


桥梁预防性养护-法赫中国

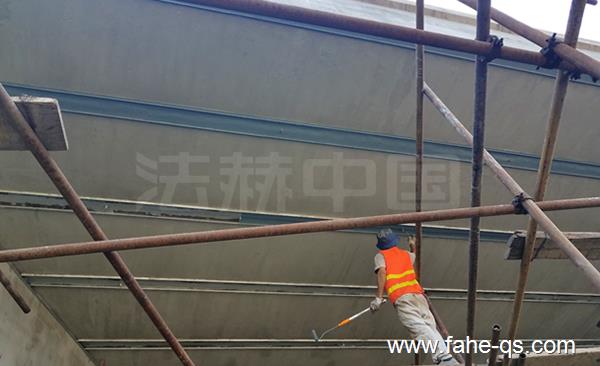

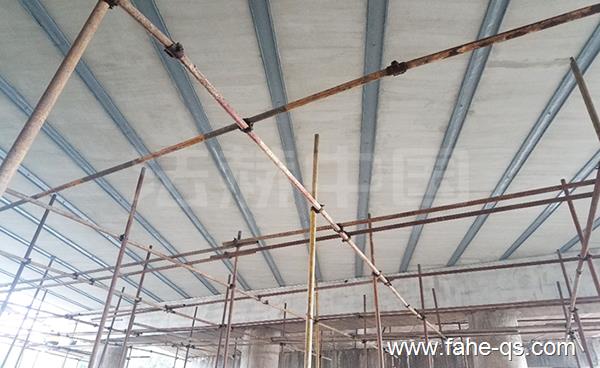

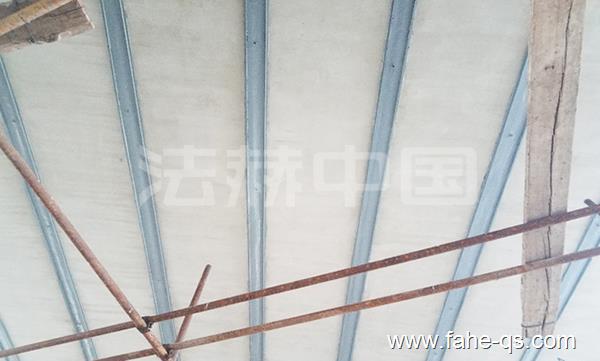

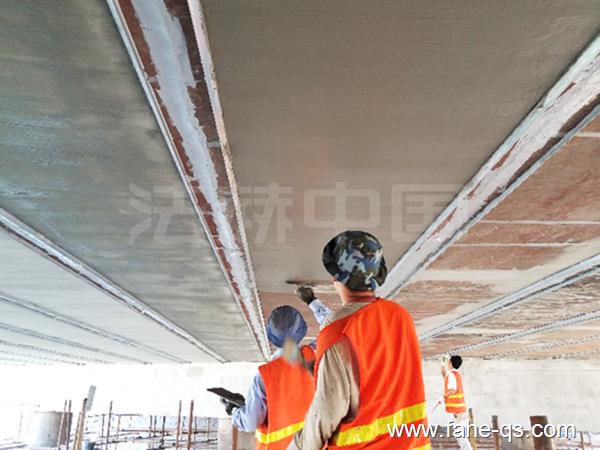

        梁板底部处理

        梁板底部裂缝处理完毕→出现剥落松散区域混凝土修补完毕→涂刷FH-DTR1(Ⅱ型)混凝土防腐防水材料


桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国


        排水管周边渗水处理

        1)先清除排水管内杂物。

        2)将排水管进水口周边凿除→涂刷FH-CTR1→填塞FH-CR无机聚合物砂浆进行保护层修复→涂刷混凝土防腐防渗封闭材料FH-JTR1(底涂+面涂)

        3)清洗排水管外侧渗水处→涂刷混凝土防腐防渗封闭材料FH-JTR1(底涂+面涂)


桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

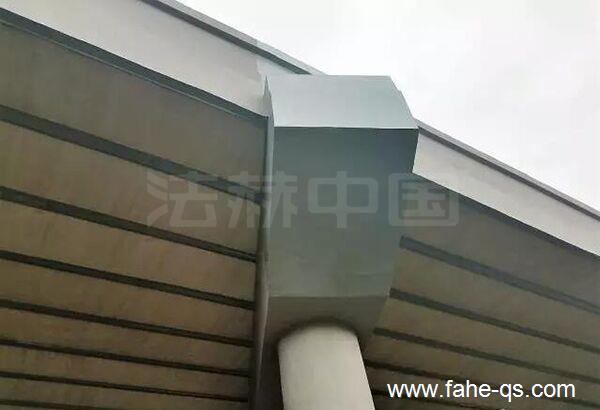

        桥台、盖梁处理

        1)台帽、盖梁顶部渗漏水腐蚀严重,则修筑挡水板,安装引流排水管,规范水流路径;

        2)易受水流侵蚀部位涂刷FH-JTR1底涂面涂,防腐封闭,避免水分侵入混凝土内部,其余部位涂刷FH-CRG防水防盐害保护剂


桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

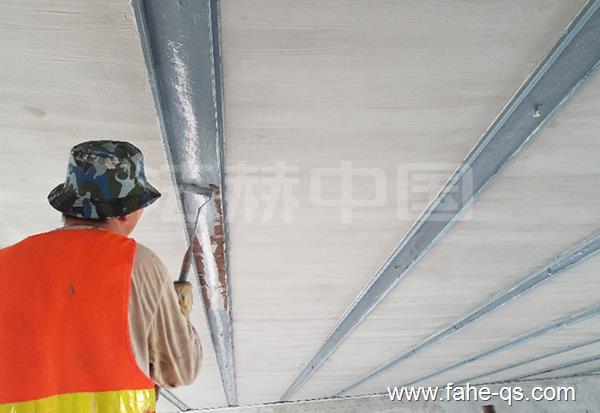

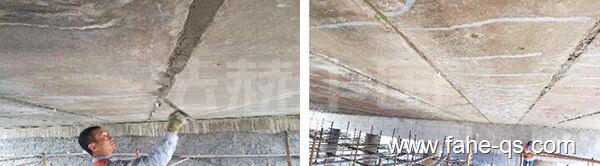

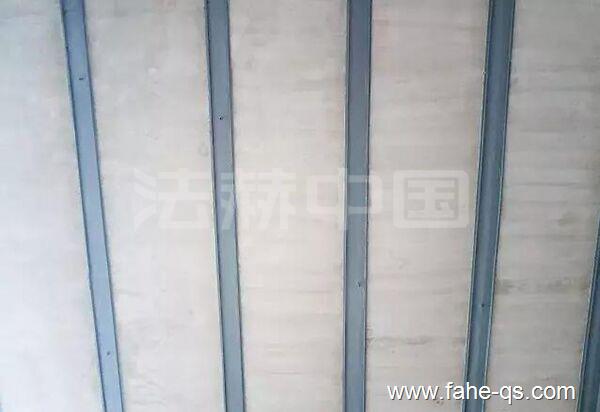

        梁板间铰缝渗水腐蚀处理

        1)使用桥隧养护机清除铰缝内污物。

        2)填塞填充支撑物,打设聚氨酯密封胶并平整。

        3)铰缝两侧边分别固定L型滴水条。

        4)待密封胶实干后,沿铰缝涂刷混凝土防腐防渗封闭材料FH-JTR1(底涂+面涂)。对于非渗漏水铰缝,进行脱落部分修复后表面涂刷混凝土防腐防渗封闭材料FH-JTR1(底涂+面涂)即可。


桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国

桥梁预防性养护-法赫中国
