一、项目介绍

       祁家大山隧道位于G312线，起讫桩号：K1897+335～K1898+195，全长860m；路面纵坡为1.57%的单向纵坡。隧道净宽10.5m，两侧各为0.75m人行道。

       隧道于 1995 年通车，至今已运营 20 年，运营过程中不同时期出现了不同程度的病害，根据病害情况采用了相应的处治方案，保证了隧道的安全运营。加固改造后满足了安全保通的要求，但隧道病害情况随着运营时间的增加在不断发展，仍需进行彻底的综合性维修加固整治处理。

二、目前隧道病害情况

       隧道主要病害为：洞身衬砌开裂较严重；洞身衬砌渗漏水严重；洞身衬砌混凝土侵 蚀严重，局部起层、剥落；隧道防排水系统不通畅；洞内局部路段路面破损；隧道净空收敛变 形较大，二衬内轮廓侵入设计内轮廓。

病害成因分析：

1)隧道设计施工年限久远，设计等级低，施工工艺落后，工程总体质量差，均不能满足现在运营需求；

2)结构所处地址环境为湿陷性黄土，受季节性降雨影响，衬砌背后易产生空洞，结构整体易产生不均匀沉降，致使结构开裂、渗漏水；

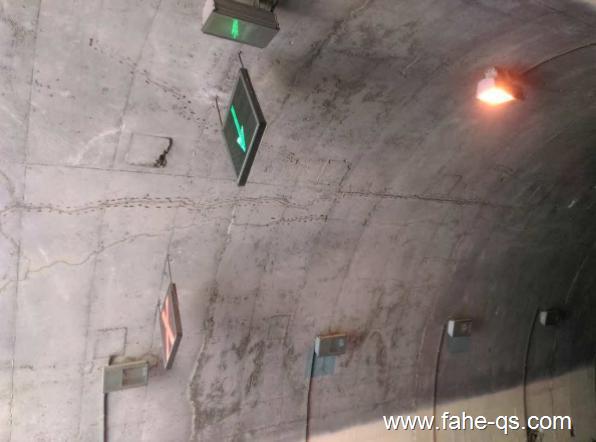

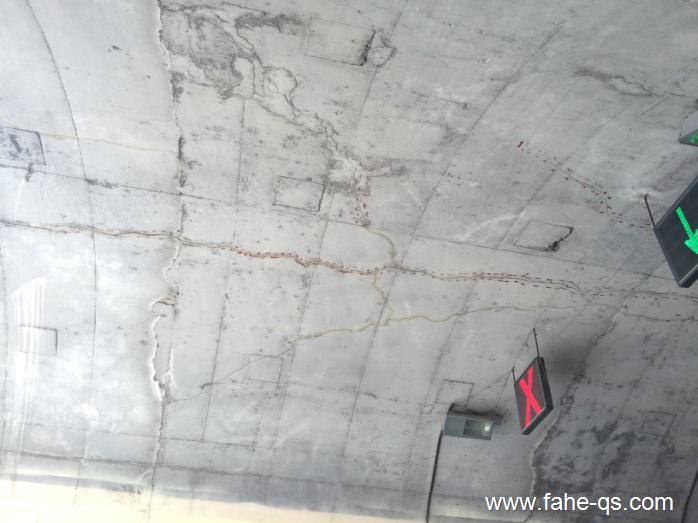

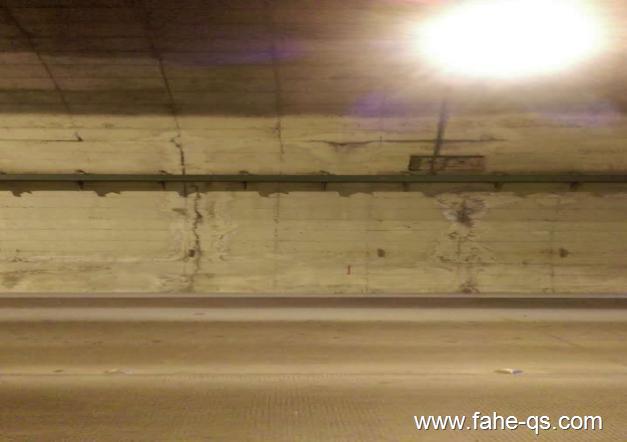

（1）衬砌环向裂缝及水平裂缝

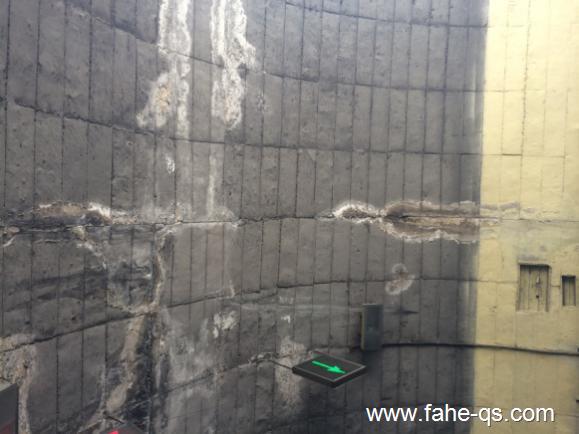

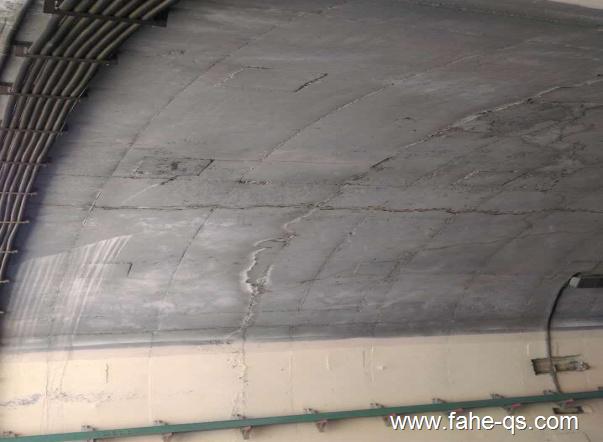

（2）衬砌渗漏水

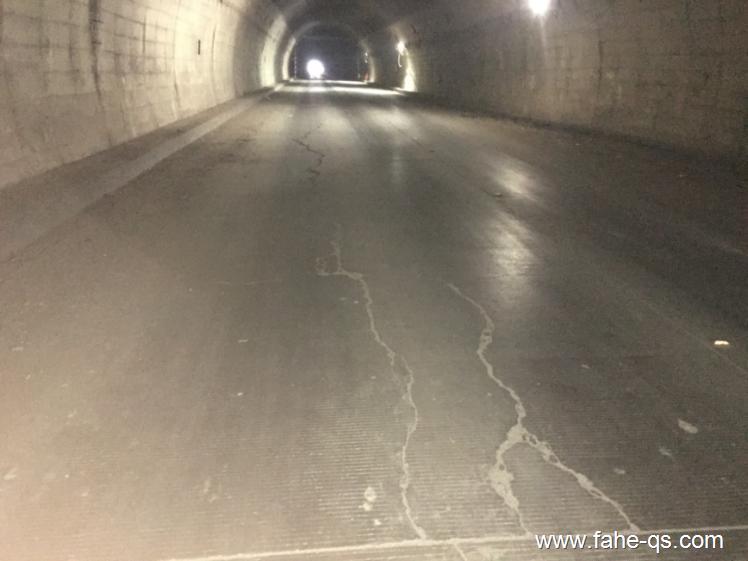

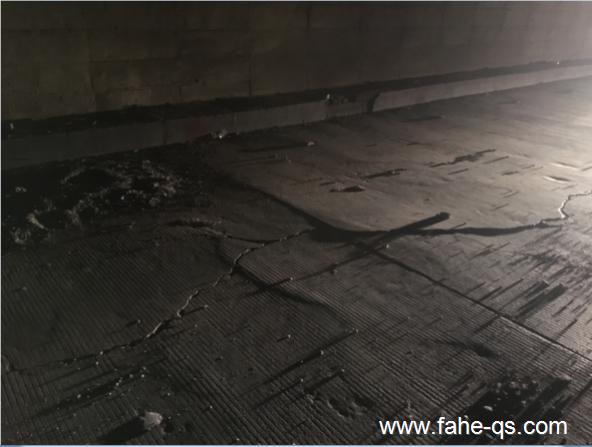

（3）路面开裂及错台

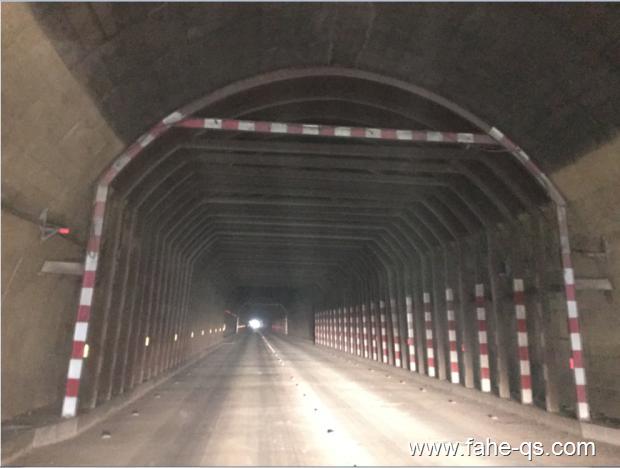

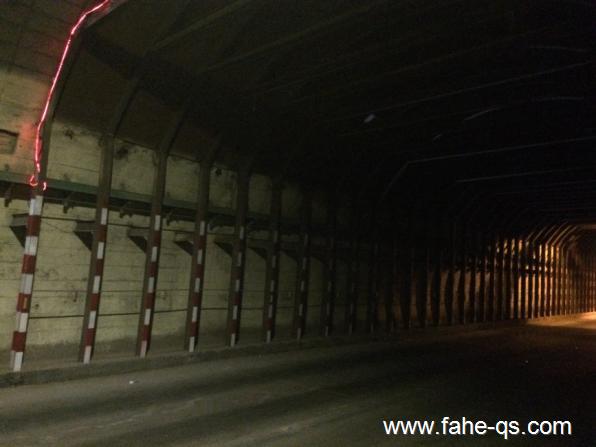

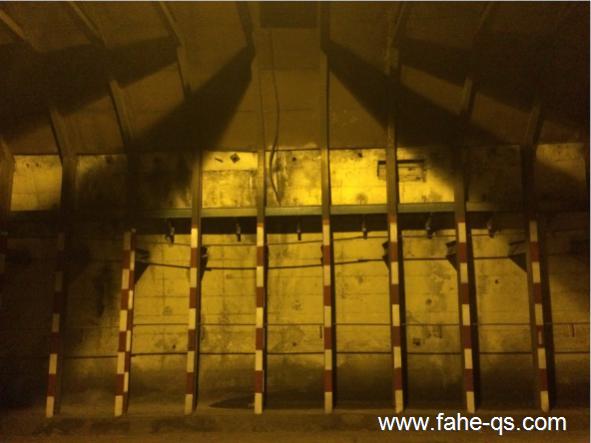

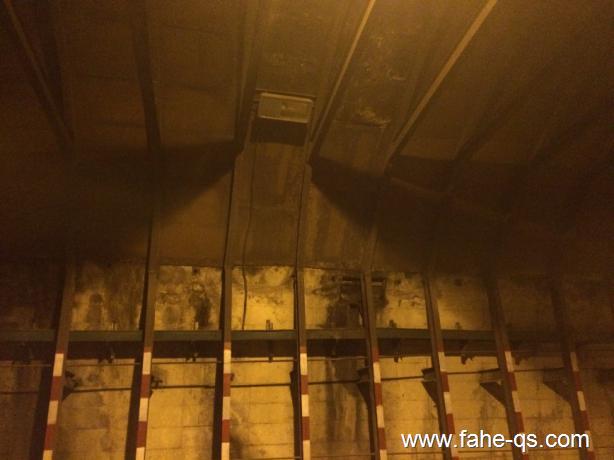

（4）原二衬变形、钢支撑加固

三．隧道加固维修方案

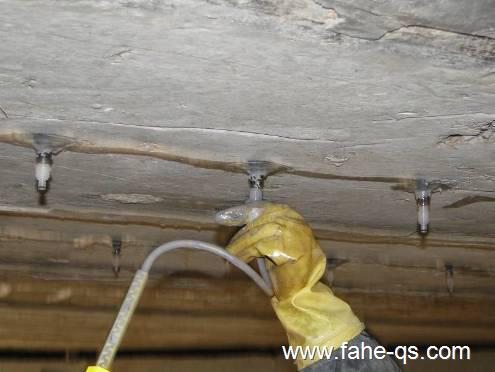

（1）衬砌环、纵向裂缝环氧树脂胶灌注封闭；

（2）衬砌背后空洞注浆处治；

（3）洞身采用重新施做40cm套衬，重新施做仰拱，仰拱及套衬内设置H175型钢及钢筋；

（4）重新施做隧道的防排水系统，套衬加铺防水板，仰拱下设置中心排水沟及纵横向排水管。

3.2目前正在施工中的工艺介绍

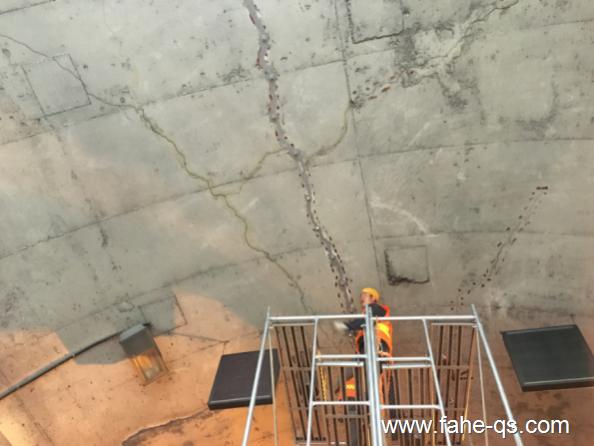

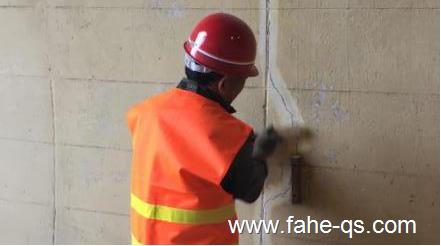

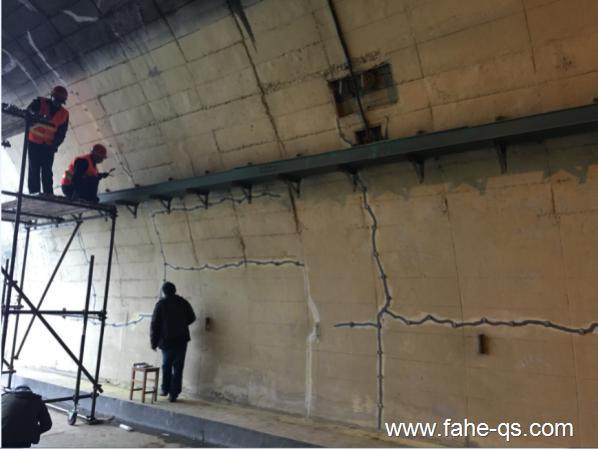

3.2.1衬砌环、纵向裂缝病害处治

3.2.2 打设锁脚锚管、注浆施工

       打设锁脚锚管作用；设计在原有二衬拱脚部位分别打设、安装两层Φ50、Φ89钢管并注水泥单液浆。锚管钢管长度4米，间距0.75~1m，钢管打设角度为45°、60°。目的是在仰拱开挖时，起到一定的支撑作用，在加固施工后成为隧道衬砌内的一项重点受力构件。

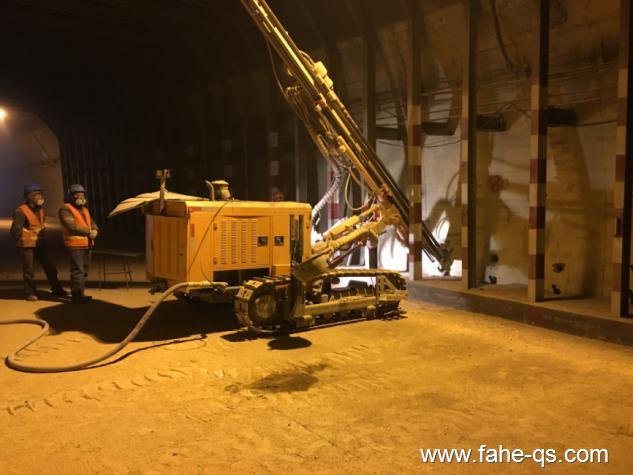

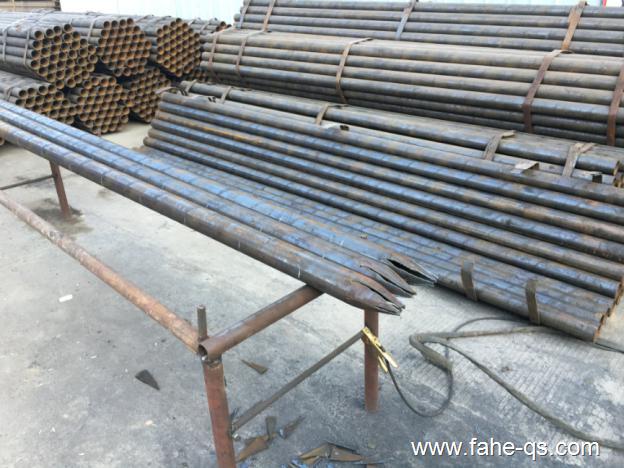

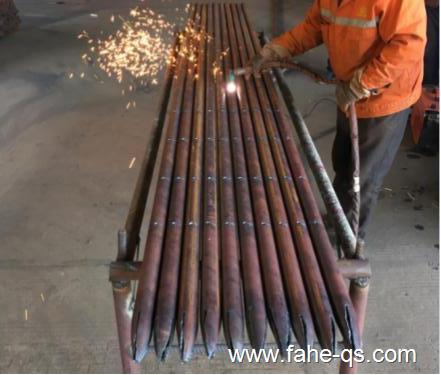

                                                                                   锁脚锚管加工

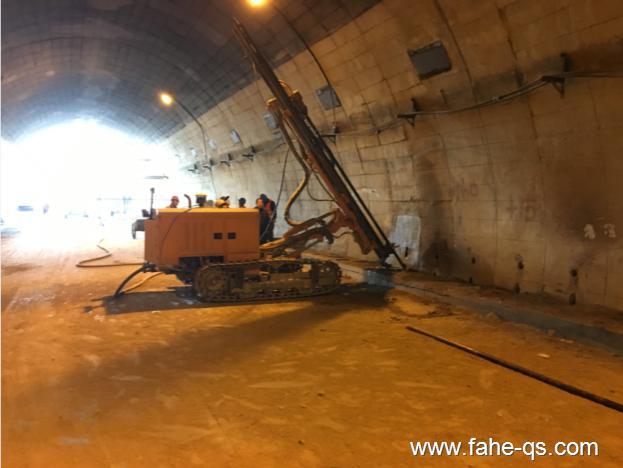

                                               打设锁脚锚管施工

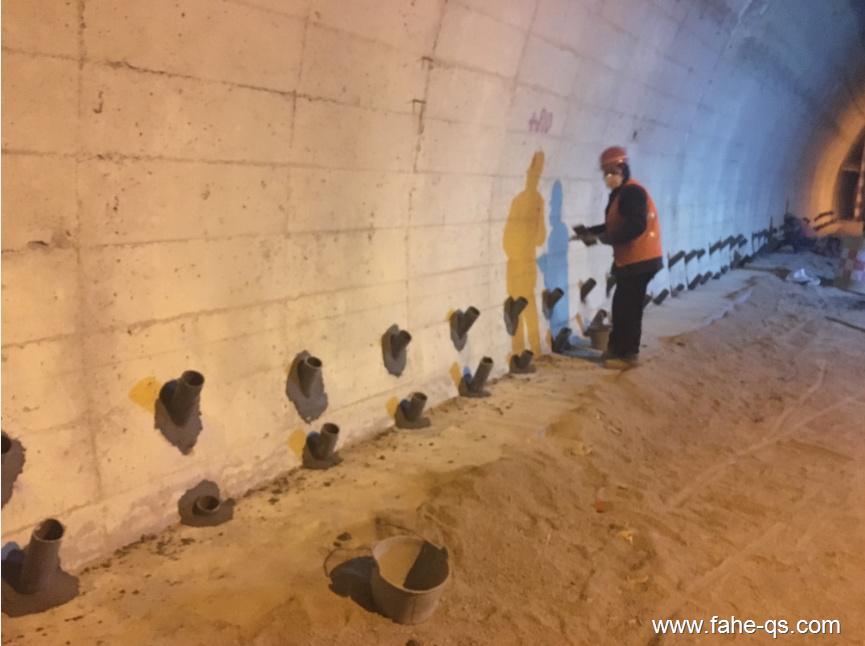

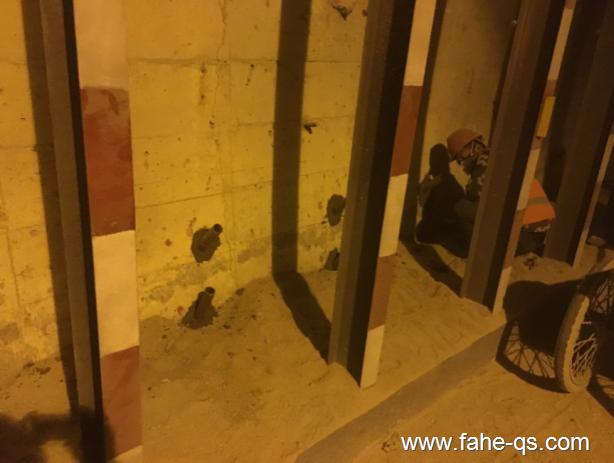

                                                                                 安装锁脚锚管

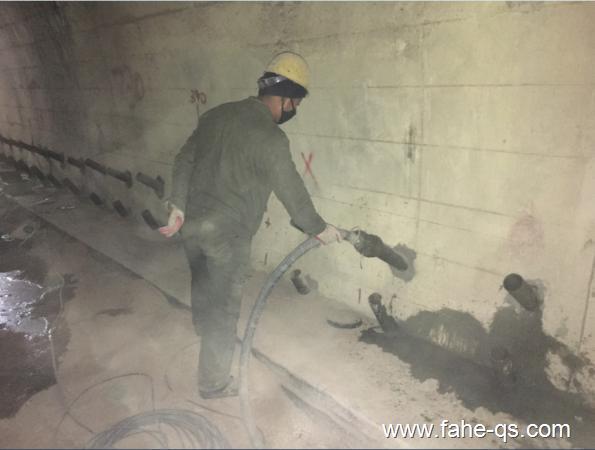

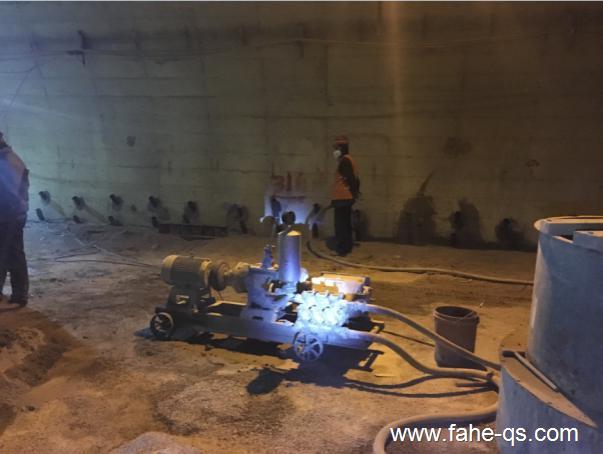

                                                                                 锁脚锚管注浆

压浆要求

完成50米后统一进行压浆，压浆管与锚管连接采用快速接头连接，注浆材料采用水泥浆，水灰比1:1，注浆压力0.5～1Mpa。注浆管周围可以用锚固剂或者砂浆填充周围的空隙。注浆管要设置阀门，以便注浆不密实时进行二次注浆。

3.2.3 重新施做仰拱施工

（1）仰拱拆除前要求

在原混凝土结构拆除前和拆除后对相应断面进行监控量测。监控量测施工点应在施工区段10米范围内，布置断面间距不得大于10米，每个断面布点5个，在开挖前对拱顶下沉测，周边位移连续监测一周，开挖后连续监测一周。开挖过程中，时时观察原衬砌拱顶，有无裂缝出现，混凝土剥落掉块等情况。可根据监控量测结果控制，优化施工方案。保证结构安全，施工安全。

（2）隧道仰拱拆除工艺

隧道拆除原混凝土结构，采用跳槽，分段拆除，每次拆除长度不得大于3m,浇筑成型段不超过3米。 拆除时，使用小型破碎设备并配合人工进行拆除，尽量减小对洞身的震动影响。

对于原隧道衬砌已做了钢拱架支撑的段落，在拆除原结构层时，先拆除开挖段范围的钢支撑，后进行仰拱开挖，每段开挖进尺不得超过3米，且跳槽开挖。跳槽长度不得小于20米。拆除时，先将路面整体拆除。完成后跳槽拆除仰拱，首次拆除2.5米，之后结合地质情况和观测点位移情况逐步扩大开挖，上口最大开挖长度不大于4m，下口2.5-3m。拱脚采用功率较小的风镐等小型机械设备，配合人工施工，不得动用大功率机械设备拆除圬工，以免对隧道结构造成损伤。拆除横向范围为两侧电缆槽侧壁及中间范围。进行拆除重浇仰拱及回填作业，两相邻施工区间距离大于20m。

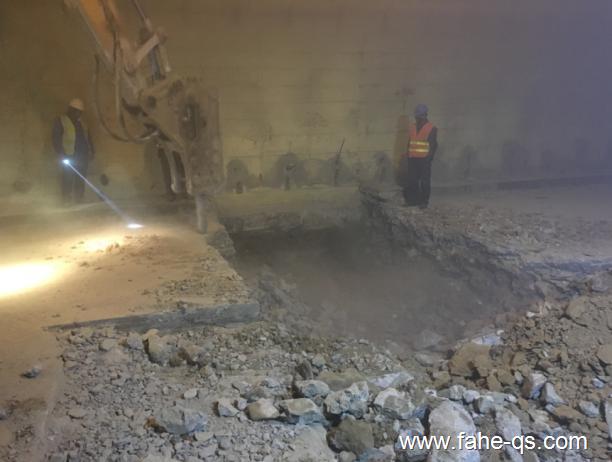

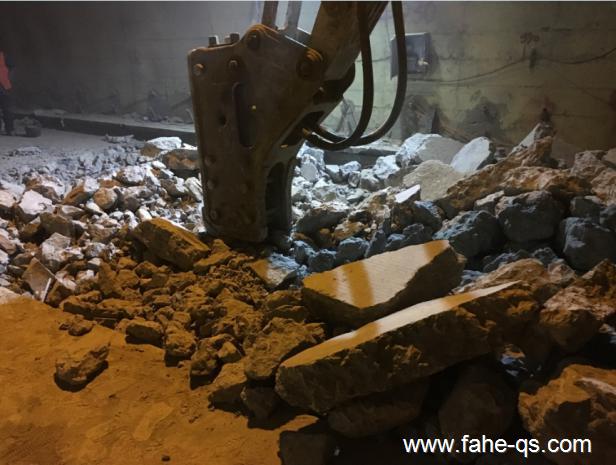

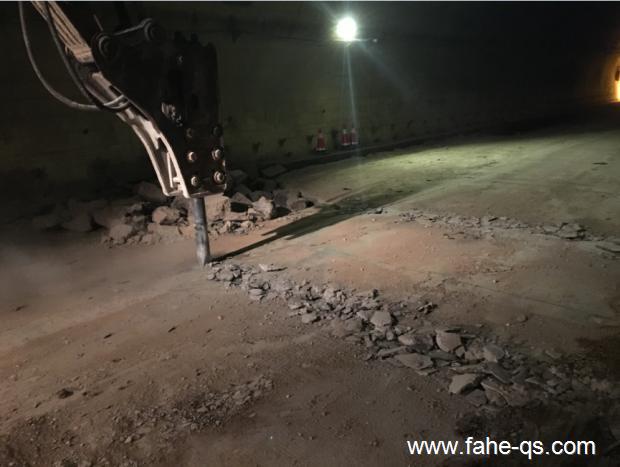

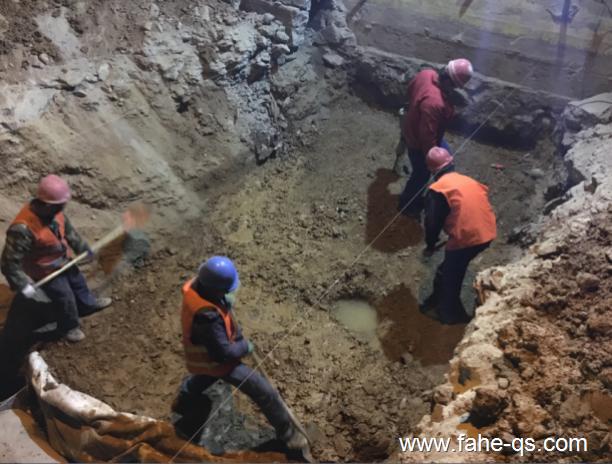

                                                                                      仰拱开挖

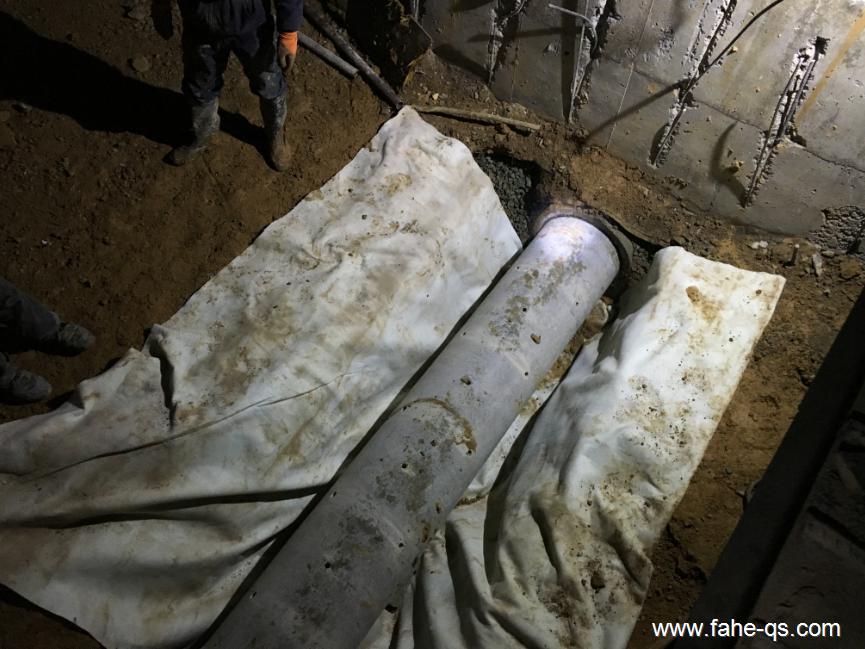

                                                                                中心排水沟施工

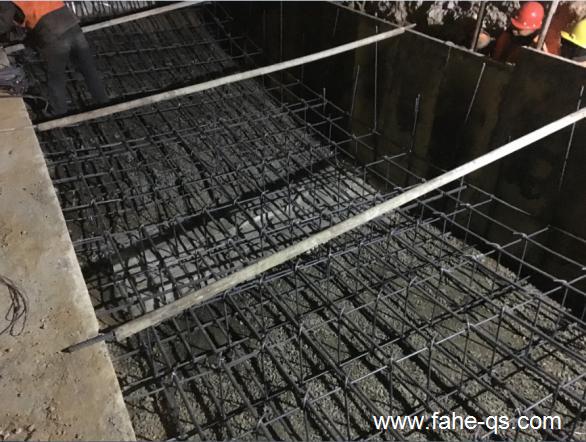

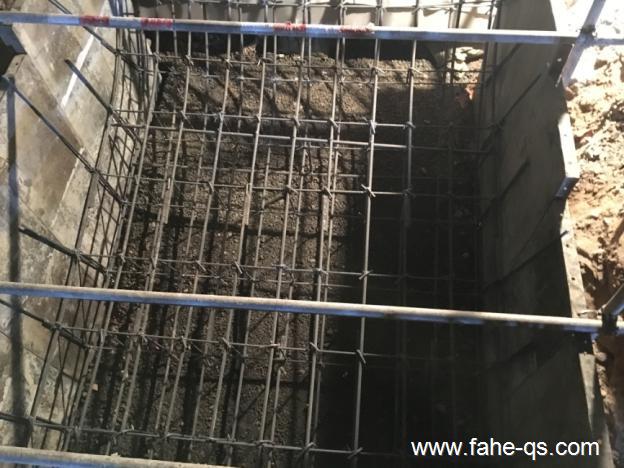

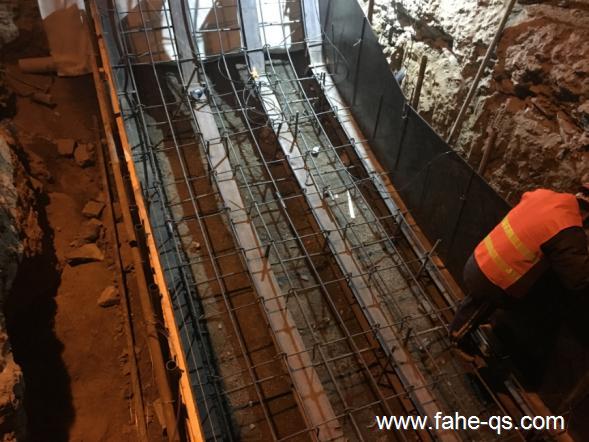

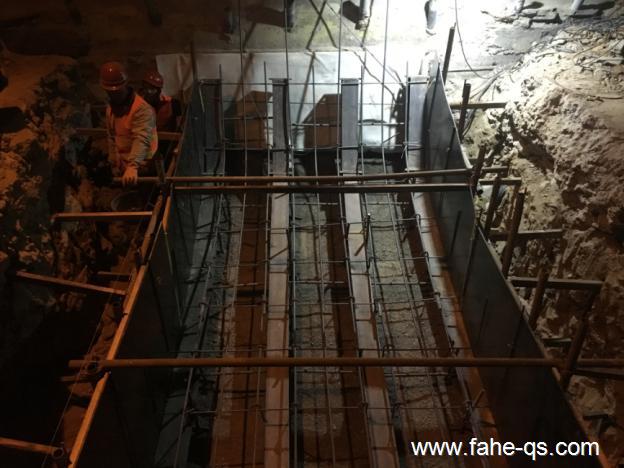

                                                                              仰拱型钢及钢筋安装
