摘要

    聚脲涂料是近10年来发展起来的新型涂料产品，在国外发展很快，在20世纪90年代，北美、欧洲、日本和澳大利亚等逐步应用聚脲技术。FH-JTR聚脲防腐涂料通过喷涂、涂刷到混凝土结构表面，对混凝土起到很好的保护作用，延长混凝土结构的使用寿命。

关键词:防腐；聚脲涂料；混凝土寿命

Abstract

Polyurea coating is a new product that began to develop in recent 10 years. It develops very fast inthe overseas. In the 1990’s, Polyurea technology was gradually applied in North America, Europe, Japan and Australia etc.. By spraying or brushing onto surface of concrete structure, FH-JTR Polyurea Anti-eorrsive Coatings can protect concrete well and extend the service life of concrete structures

1、引言

    随着国民经济的发展，混凝土应用越来广泛。空气中的CO2渗透到混凝土内，与碱性物质起化学反应生成碳酸盐和水，使混凝土碱度减低的过程称为混凝土碳化，化学反应为

Ca（OH）2+CO2=CaCO3+H2O

    在海边，由于空气中含有氯离子，氯离子渗透到混凝土内加速混凝土的腐蚀，引起混凝土钢筋的腐锈蚀，钢筋发生锈蚀体积膨胀4倍，混凝土承受拉应力发生裂纹；腐蚀物质从裂纹处进一步侵入，加速钢筋的腐蚀，使体积膨胀，从而降低了钢筋混凝土结构寿命。

    因此，必须对混凝土结构进行防腐，要求能在严酷的腐蚀环境下应用并具有长效使用寿命的涂料。传统的防腐涂料有环氧树脂、氯化聚烯烃、聚氨酯树脂、氟碳树脂涂料和丙烯酸树脂涂料等几大品种，在实际应用中取得了较好的效果，但这些涂料体系都存在以下缺点：

    （1）硬度有余而韧性不足，在热应力或冲击作用下极易开裂，过早地开裂可能导致对底材的腐蚀，修补及保养费用增加。（2）体系含有有机溶剂，对人体有害、污染环境，溶剂挥发产生的针孔会造成腐蚀介质的渗入。（3）必须采用多道施工，施工周期长，效率低。

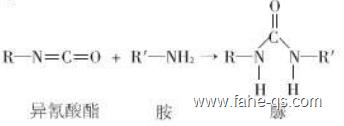

    聚脲是由异氰酸酯组份与氨基化合物组分反应生成的一种弹性体物质。喷涂聚脲弹性体技术的出现为防腐领域提供了一种全新的材料和施工技术，在工程应用中显示出无可比拟的优越性。

现今聚脲的发展历程已经历了3代，见表

                              聚脲发展的三个阶段

    喷涂聚氨酯材料致密，连续、无接缝，在干燥、固化过程中，完全依靠化学反应，不像以往油漆在干燥过程中，向空气中挥发有机溶剂或者水分，因此就不会有针孔、气泡、缩孔等缺陷产生，杜绝了外界腐蚀介质的入侵，防腐性能十分突出。同时，由于其优异的柔韧性，完全能够抵御昼夜、四季环境温度变化带来的热胀冷缩，不会产生开裂和脱落现象，使喷涂聚氨酯材料表现出十分优异的耐化学介质性能，在材料保护领域具有广阔的应用前景。

法赫研发的混凝土防腐聚脲包括底涂和面涂。

2、混凝土聚脲防水防腐底涂

2.1混凝土聚脲防水防腐底涂

    聚脲喷涂弹性体施工需要专用底涂与之配套。底涂的作用主要有两点：一是封闭底材表层的空气和水份，稳固残留的尘粒补强基础，避免聚脲涂层出现空鼓和针孔；二是提高聚脲涂层与底材的粘结强度。FH-JTR1公司研制的单组份聚脲专用底涂料，渗透性强、封闭性好、施工方便、绿色环保，在奥运体育场馆、京沪高铁、澳大利亚海水淡化等许多重点聚脲工程中广泛使用。

2.2性能特点

    单组份产品，施工方便。渗透性强，能够深入底材表层孔隙，修正微小缺陷，与底材牢固粘结成一个整体。涂膜密实坚固，具有良好的屏蔽作用。耐腐蚀、耐温变、耐水，克长期在水里侵泡不脱落。粘结力强，可显著提高聚脲涂层与底材的附着力。

2.3质量指标

附着力（底材为混凝土）     2.9Mpa（或底材破坏）

附着力（底材为钢板）       11.5Mpa

冲击强度                   ≥50kg·cm

耐温变                     -40℃--+180℃

耐磨性（700g/500r）        12mg

耐酸性

20%H2SO4或10%HCI,30d       无腐蚀，不起泡，不脱落

耐碱性20%NaOH,30d          无腐蚀，不起泡，不脱落

耐盐性60g/L,30d            无腐蚀，不起泡，不脱落

耐盐雾,1000h               无腐蚀，不起泡，不脱落

耐油性

0号柴油、原油,30d          无腐蚀，不起泡，不脱落

2.4基本数据

颜色                       无色透明

光泽                       半光

密度                       1.05克/厘米3

体积固含量                 76%±2%

挥发性有机成分（VOC）      ≤189克/升

推荐干膜厚度               30-60微米

理论涂布率                 0.07公斤/平方米（按上述固含量和干膜厚度50微米计算）

实际涂布率                 考虑适当的损耗系数

表干时间                   1-3小时

覆涂间隔                   最小：3小时；最大：24小时

涂覆方法                   无气喷涂、空气喷涂、刷涂、滚涂

闪点                       57℃

3、混凝土聚脲防水防腐面涂

3.1混凝土聚脲防水防腐面涂

    采用上海法赫公司独特技术配方，以高性能单组份聚脲/聚氨酯树脂预聚体为主要成膜物质，集各种科技含量于一身的钢筋混凝土防腐防水涂料，其成膜涂层中含有大量的氨酯键、缩二脲键、脲基甲酸酯键以及油脂的不饱和键，大分子键之间还存在氢键，使得分子之间内聚力非常大。大分子键之间还存在氢键，使得分子之间内聚力非常大。

3.2性能特点

    优异的防腐、防腐、耐温、耐老化、耐化学药品性能。相对于传统的防腐防水产品，FH-JTR钢筋混凝土防腐防水涂料具有更好的防护效果，更高的性价比。

3.3质量指标：

附着力：3.5Mpa（或底材破坏）

冲击强度：≥50Kg·cm

拉伸强度：18Mpa

断裂伸长率：350%

抗渗性：2.6Mpa

耐温变：-40~+160℃

耐磨性（700g/500r）：8mg

耐酸性：无腐蚀，不起泡，不脱落

耐碱性40%NaOH，30d：无腐蚀，不起泡，不脱落

耐盐性100g/L，30d：无腐蚀，不起泡，不脱落

耐盐雾1500h：无腐蚀，不起泡，不脱落

耐油性（0号柴油、原油，30d）：无腐蚀，不起泡，不脱落

3.4基本数据

颜色：根据用户要求可制成多种颜色

光泽：半光

密度：1.06g/cm3

体积固含量：81%±2%

挥发性有机成分（VOC）:≤178克/升

推荐干膜厚度：200-350微米

理论涂布率：0.23公斤/平方米

表干时间：1-3小时

涂覆间隔：最小3小时；最大28小时

覆盖方法：无气喷涂、空气喷涂、刷涂、滚涂

闪点：61℃

贮存有效期：自生产日期至少10个月。

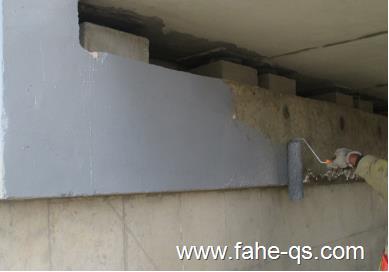

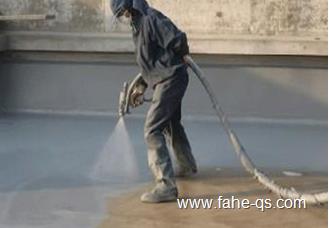

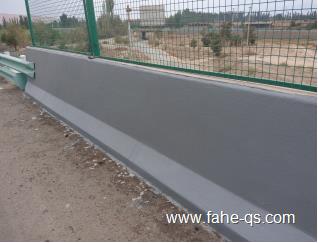

聚脲现场施工图

4、施工

    应用范围：金属、混凝土、木材表面喷涂聚脲弹性体专用。

4.1表面处理

    混凝土、砂浆和砌体表面必须干净，无油脂、油和疏松物质。

5、基本信息与注意事项

贮存有效期：至少10个月（阴凉干燥处）

包装规格：20公斤/桶、25公斤/桶

安全防范：覆涂和使用本产品必须根据有关的国家卫生、安全和环保标准与法规进行。避免接触到未干的涂膜。

全球适用性：本公司旨在全球范围内提供相同的涂料产品，但有时需要对产品作细小的修改以满足各地实情和国际规范，在这种情况下，应使用变更的产品数据。

6、总结

    本文介绍了混凝土防水防腐聚脲涂料。集各种科技含量于一身的钢筋混凝土防腐防水涂料，其成膜涂层中含有大量的氨酯键、缩二脲键、脲基甲酸酯键以及油脂的不饱和键，大分子键之间还存在氢键，使得分子之间内聚力非常大。FH-JTR施工方便，施工道次少。

参考文献

[1] 虞兆年.防腐蚀涂料和涂装[M].北京：化学工业出版社.

[2] 钟鑫，杜根洲，蒋玉涛等.喷涂聚脲防腐弹性涂料[J].现代涂料与涂装，2007,10（2）：5-11.

[3] 黄徽波. 喷涂聚脲弹性体的性能[J].上海涂料，2006,44（9）：36-40.
