首页 > 企业动态 > 企业新闻 > 江苏中设航空南京桥梁现场实录
江苏中设航空南京桥梁现场实录
2016/08/18

一、演示会视频




演示会现场操作实拍



红外热成像梁底板检查


二、无人机概况

2016年8月,法赫中国于南京中设航空发布桥梁检测无人机现场演示会。该款可遥控飞行向上拍摄检测桥底的无人机,针对高空作业、水上作业,提供了全新检测方法,支持检测铰缝、梁底、梁侧、支座等固定摄像机难以接触部位,为您解决桥梁检测中所遇的诸多难题。

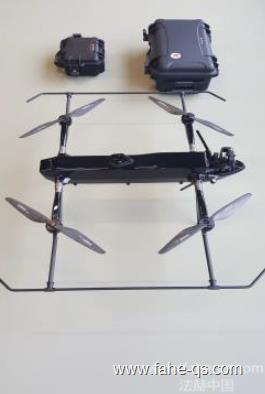

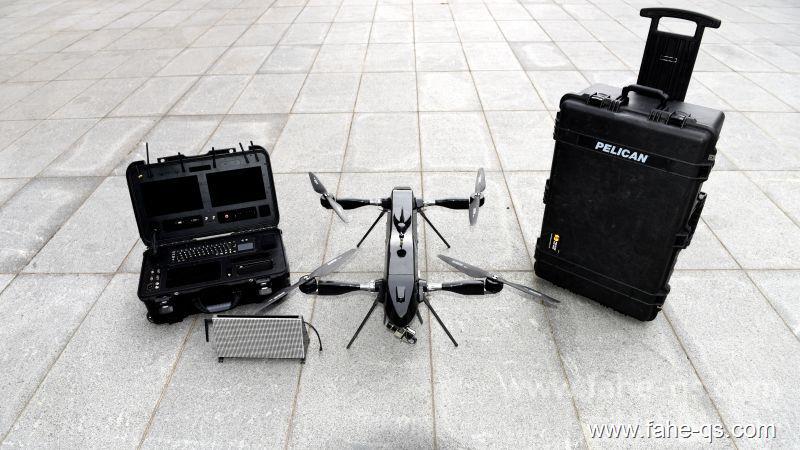

产品实物照片



桥底检测无人机经过精细的结构设计、电子设备布局、控制调校,配置高性能电机和新型木芯碳纤维桨以及快拆保护器,工艺精良、性能卓越,无需空中作业平台或者绳索,检测中无需封锁道路交通,可直接检测梁底铰缝、梁侧、支座等传统检测方法中拍摄困难部位。



Flir红外相机


为飞行器挑选的微型 红外相机,具备体积小重量轻,测温灵敏设置简单,自带存储功能,能够更好地配合飞行器进行作业。



长续航抗风好


大容量锂聚合物电池、 高性能高效率无刷电机、17英寸木芯碳纤维螺旋桨保障飞行器的长续航时间和良好抗风性。

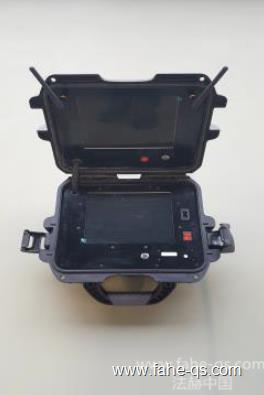

高清图传地面站


同时查看飞行器航向摄像头与上置云台相机的实时画面,并可以使用遥控器控制上置云台相机的旋转或俯仰,实现灵活检视。


三、产品特点


遥控飞行


在合理范围内利用遥控器操作飞行器进行桥梁检测作业,支持拍摄桥梁铰缝、梁底、梁侧、支座等部位。


实时图传


地面端可实时监视飞行器摄像头回传的高质量图像。


抗风续航


保证有效作业时间达到45分钟, 抗风性能达到4级。


红外探测


除了可见光相机之外, 飞行器可增加选配红外相机模块,并可实现增稳和遥控。


四、产品参数

对称轴距:850mm

机身长度:820mm(工作状态)

机身宽度:650mm(工作状态)

总高度:280mm(工作状态)

空机重量0.3kg(丌含电池,载荷)

电机工作电压:22.2v(标称)

最大飞行高度:2000m(20℃)

最大飞行速度:13m/s(20℃)

最大爬升速度:5m/s(20℃)

增稳摄像头:3840*2169

航向摄像头:600*480

红外摄像头:640*512(选配)

地面站电池续航时间:约4小时
