近日，法赫中国发布了一种新型抗裂增细材料FH-TJ1001聚酯纤维。此材料专为沥青混凝土而研发生产，能显著提高沥青混凝土的抗辙能力和抗低温裂缝能力，延缓疲劳寿命。

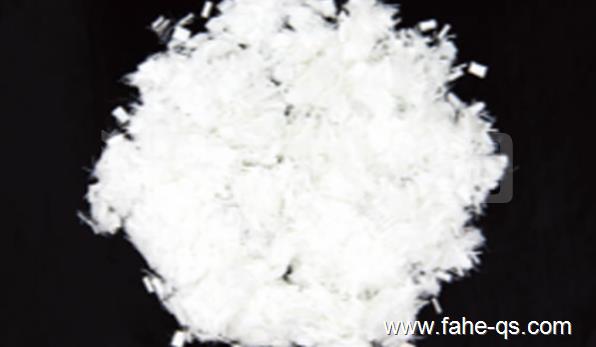

        该材料以聚酯为主要原料，添加一定的功能母料，通过熔融、挤出、高速喷丝、高倍率拉伸后，经特殊表面处理工艺，利于专用切断机切断而成。其外观为多根纤维单丝交聚而成的束状结构。当纤维加入到沥青混凝土中，纤维与沥青以及沥青胶浆、纤维与纤维之间存在着复杂的相互作用，根据各种理论分析及大量实践应用证明，纤维不但对沥青具有改性的效果，同时还会显著地影响沥青混合料的韧性，即具有改性、加筋和桥联作用，能显著提高沥青混凝土的抗辙能力和抗低温裂缝能力，延缓疲劳寿命。

        其主要功能为防止沥青混凝土开裂，有效抵抗反射裂缝；提高沥青混凝土的高温稳定性；提高沥青混凝土的低温抗裂性；提高沥青混凝土的抗剥离性；提高沥青混凝土的抗疲劳特性及水稳定性等。

        主要应用于新建沥青混凝土路面面层、旧沥青混凝土路面罩面（黑+黑）、旧水泥混凝土路面罩面（白+黑）、路面的缺陷修补、冷补、灌缝、钢结构桥梁铺装沥青面层、机场跑道、桥面防水层等。

        FH-TJ1001聚酯纤维施工时，其操作工艺、温度控制、质量检测等方面与普通沥青混凝土的施工方法基本相同，仅在拌和时间和压实方面有所不同。其具体要求如下：

        1、选择拌和设备时需优先选用强制间歇式沥青混凝土搅拌设备。

        2、投料前，需根据设计配合比计算出每盘混合料的纤维添加量，并在开机前进行分装。因纤维用量占混合料的相对比重很少，通过搅拌机难以精确计量，因此在安装专用设备前应采用人工方式投放纤维。

        3、待集料充分拌合后再加入纤维，加入纤维后与集料的干拌时间为25-30秒左右，喷入沥青后的湿拌时间以纤维与混合料均匀为限，一般湿拌应不少于30秒，总拌合时间（干拌与湿拌）应不少于50秒。

        4、碾压时需注意，因纤维的相对密度小，纤维加入混合物要占据一定空间，且纤维具有一定的弹性效应，因此在相同的击实功下，纤维沥青混合物难以被击实，从而导致密度下降，故对纤维混凝土路面的施工，要提高压实功及增加碾压次数，一般纤维沥青混凝土路面应比普通沥青混凝土路面要增加碾压两次。

        5、其成型与养护时无无特殊要求，无需增加附属设备。

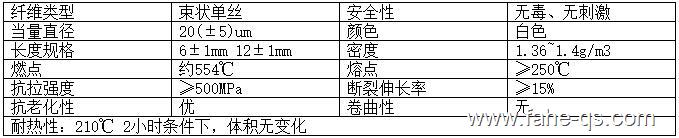

        其性能参数如下：

        FH-TJ1001聚酯纤维是较适宜的纤维沥青混凝土增强材料。实践表明，添加了聚酯纤维的沥青混凝土与不加纤维的沥青混凝土比较，水稳定性的残留稳定性和劈裂强度比、高温稳定性的动稳定度及低温抗裂性能的破坏应变等都得到了明显的提高。聚酯纤维今后在沥青混凝土中的应用前景将十分广阔。
