法赫桥隧边坡健康监测系统发布

2018/12/03

一、边坡监测系统概述

修建铁路，公路或桥隧工程过程当中，会存在边坡滑移等灾害的隐患。一些公路由于修建时强行开挖以及大力爆破，会使得边坡失去支撑。如果不及时进行监测预警与治理，会对交通和人身安全形成危害。

法赫团队依托国家安监总局安全生产重大事故防治关键技术科技项目，研制的“桥隧边坡健康监测系统”融合了北斗高精度定位技术和智能信息处理等技术，通过现场安装监测系统，测点自动采集现场数据，经现场网关上传至云端，可实现远程监测与分析，实时监测山体地表和地下位移，自动分析山体的整体变形，并进行推理和预警。

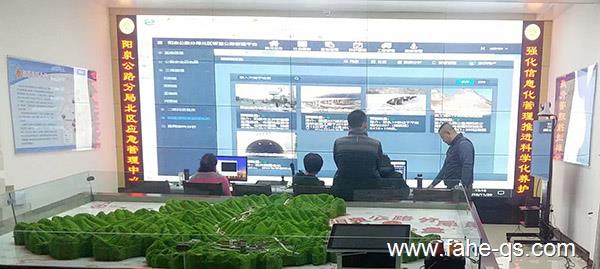

桥隧边坡健康监测系统指挥中心

二、边坡监测内容

在边坡出现滑移时，相应区域的位移与倾角会产生变化，因此，要判断边坡在施工开挖以及形成边坡后是否稳定，既经济又较为可靠的办法是：在可能出现滑坡、崩塌的位置上布设等高沉降监测点进行长时间的沉降变形监测，同时在沉降测点上附着倾斜测点，测量测点的倾角变化。

监测内容	监测参数	监测方式	部位
环境监测	温度	温度传感器	结构附近或内部
环境监测	雨量	雨量计	边坡空旷处
变形监测	表面沉降	沉降仪	边坡关键位置
	表面相对变形	拉线位移传感器	边坡表面
	不均匀沉降	分层沉降仪	边坡表面
	土体深部位移	测斜仪	关键部位的侧斜管
	挡土墙的变形	测斜仪裂缝针	倾斜或者有裂缝部位
应力/应变监测	挡土墙混凝土表面应变	表面应变计	挡土墙重要部位
	土体压力	土压力盒	土体内
	孔隙水压力	孔隙水压力针	土体内
