Galvanode DAS 腐蚀控制和阴极保护分布式阳极系统

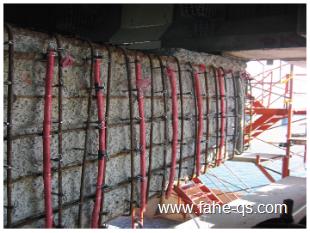

                         帽梁包覆前的阳极



产品说明

Galvanode DAS 分布式阳极体系用于钢筋混凝土,混凝土及砖混结构预埋件,和钢结构的腐蚀预防,腐蚀控制及阴极保护。Galvanode DAS 阳极均匀地分布新建钢筋混凝土结构中或既有结构的外包层以达到整体防护效果。阳极的锌含量、长度、 间距、 电路系统及安装工法均可特制生产以满足特定项目的要求。海阳极外形可方可圆。该阳极体系安装间单方便,用途很广,既用于结构的加固,加厚,加宽,也用于结构的补强和伸缩缝的更换。


应用

• 桩,柱 的外包覆

• 桥梁、港口、 码头

• 新建钢筋混凝土结构的薄弱部位,如潮汐带,浪溅区及接缝

• 发电厂及工业厂房的维护

• 扩柱及桥面拓宽

• 钢筋混凝土及预应力混凝土


特点和效益

• 技术成熟通过了独立机构的认证

• 高性能---与其他阳极体系比,能提供更多的锌及电流

• 灵活设计---阳极可根据工程项 目的环境及设计年限具体设计以达到设计标准。

• 多用途---可以用于钢筋混凝土,预应力混凝土,钢结构

• 安装简单---安装快速,简单和容易

• 无需维护----不需要外部电源或系统监测

• 可监测---如果需要,可以安装监测系统

• 埋设体系---降底破坏的风险

• 耐久---10 40 年使用年限,减少为 日后的维修需要

 *如同所有的阳极保护系统,使用年限是取决于许多因素,包括钢筋配筋密度、 混凝土电导率、 氯离子浓度、 温度、 湿度和阳极间距。


保护等级

描述

Galvashield DAS

腐蚀预防

防止腐蚀的发生

·

腐蚀控制

极大减少剧烈腐蚀

·

阴极保护

基本消除既有腐蚀

·

腐蚀钝化

通过改变钢筋周围具体环境消除既有腐蚀





                   桥面板的整体牺牲阳极保护


技术要求

该阳极应由PH14以上的强碱激活。锌原料应符ASTM B418 Type II (Z13000) and ASTM B6特高级 (Z13001),铁含量小于 15 ppm。锌应绕着铁芯沿阳极全长浇铸。阳极应由低电阻率预制水泥砂浆包裹,并须包括 FRP 补强抵制扩张。根据 ACI 222R,阳极不得包含任何添加的硫酸盐, 氯化物、 溴化或其他卤化物等对钢筋有腐蚀性的成分。阳极应带有两根不间断的含有环状端的光面的 热处理过的铁丝,以便与钢筋连接。


工作原理

当两种不同金属都结合在一起置于电解液中时,腐蚀电位高的金属会先于腐蚀电位底的金属腐蚀。在钢筋混凝土具体应用中,Galvanode DAS 阳极先腐蚀,并产生电流,钢筋就变成了阴极,这样即可防止腐蚀的发生,控制或消除已有腐蚀的活动。


设计标准

Galvanode DAS分布式阳极系统可应用于腐蚀预防、腐蚀控制或者阴极保护。阳极外形和间距按各工程项目的要求设计。Galvanode DAS阳极外形可方可圆长度达2.3m,每米含锌量可达3kg Galvanode DAS 分布式海阳极间距在150mm750mm之间。阳极间距取决于工程项目的环境恶劣程度及设计年限。


常用规格*

阳极大小

锌含量

lb./ft

kg/m

0.25

0.37

0.6

0.89

1.2

1.8

*Galvanode DAS 阳极外形和长度根据工程项目特制,上表仅供参考。


安装指导

Galvanode DAS分布式阳极应用广泛。具体安装情况根据各工程项目而定。


注意事项

Galvashield DAS分布式阳极的作用在于预防腐蚀,控制及消除已有的腐蚀,而不在于修复结构性损伤。若有结构损伤存在的地方,请咨询结构工程师。阳极安装前不得浸到水中。为了获得最佳效果,混凝土电阻率应小于15000欧姆-cm。如果混凝土中添加了大量聚合物或者硅灰,请联系相关人员。


包装

Galvanode DAS 分布式阳极

按各工程项目的要求设计


储存

在干燥环境下及在原始的未开封的包装内,从制造日期算起存储期长达一年。Galvanode DAS 海阳极应在从原包装打开后一个月内安装完毕。在运输期间及搬运过程中须注意及采取预防措施保护海阳极,禁止破坏阳极。避免阳极裸露在高温及高湿度的环境里。


健康和安全

海阳极与水分接触可能释放碱,释放出来的碱可能对皮肤有害。搬运及安装过程中,相关人员应戴适当的手套和使用其他个人防护设备,按照处理水泥和其他碱性材料标准程序处理。附加安全信息已列入材料安全数据表。


相关文件

包括安装说明、 准则规范、 项目历史、 安装工法和材料安全数据表等一系列相关文件,如有需要,请联系相关人员。
