一、工程概况

        该线是位于我国北方地区的一条国道，起点为BJ，终点为YC。该国道经过4个省份，其中我自治区辖区里程最长。

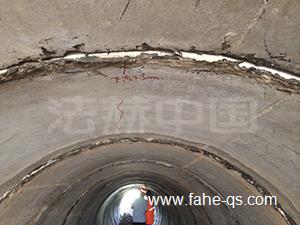

        本次桥涵加固工程为所辖的几道危（差）管涵，分布该段落内，平均距离市区约130Km。经调查，管涵的病害主要为涵管裂缝破损、脱空、沉降，若干道评定为危涵若干道评定为差涵，这些危差小型构造物已对道路的安全运营产生了严重隐患。通过业主单位的详细介绍，我方针对病害成因以及结合每道管涵实际情况，编制了以涵管内套管为主、新旧管外壁注浆为辅的一整套施工技术方案。经加固后的涵管，可以有效提升旧管涵的承载能力，保障道路的安全运营。

二、主要工程数量

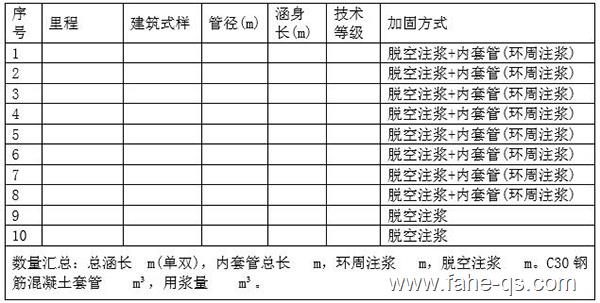

        工程明细列表：

三、施工准备

3.1   内套管制作（预制）

        原管涵内的新套管必须根据现场情况由专业公司或设计院进行重新设计（不可盲目套用通用图），由预制厂家进行生产，管径控制宜保证原管与套管之间空隙不小于10cm。为便于施工（本项目不再考虑沉降因素），套管2m一节为宜，末端可采取0.5～1.0m一节。

3.2   注浆料配合比确定

        管管之间及脱空部位的注浆料采用水泥浆液，其配合比为1:1，并添加微膨胀剂。具体配合比可由试验室出具，材料现场拌合。

3.3   材料准备

        临时用钢材提前按照不同型号及数量进行定制。水泥、成品聚合物砂浆等提前计算估值用量，按两批次进场，使用前要检查产品合格证/检测报告是否完备。套管进场前在预制场进行抽检检验是否符合规范及设计要求，不合格产品不允许进场。

3.4   设备准备

        道桥养护多功能一体机（B8011/B8002）1台、发电机2台、卷扬机或牵引车1台、汽车吊1台、水泥注浆机1台、电锤2把。

四、加固方案

        基本程序：

        清淤及基面清理→套管进场→安装钢导轨→套管起吊牵引就位→环向接缝封堵→浆液制备→孔壁压浆→质量检验。

4.1   清淤及基面清理

        人工采用小车清运原管涵内垃圾杂物。之后采用道桥养护多功能一体机进行高压水射流作业，彻底清理原管混凝土内壁。

4.2   套管进场

        套管于预制厂检查合格后，方可进场。套管管节在运输、装卸过程中，采取防撞措施，避免管节损坏。

4.3   安装钢导轨

        清淤工作完毕后，原涵管内铺设两根平行的钢导轨，长度根据实际来定，若涵长较短则可一次性满铺。导轨材质采用Ф25～Ф28的圆钢，导轨间距根据工作需要及原管内径来设置。导轨下焊接扁铁固定，扁铁纵向间距为0.5m，扁铁每隔一排预留2个螺栓孔，用膨胀螺栓固定在原管涵内壁上。

4.4   套管起吊牵引就位

        导轨安装完毕后，套管采用机械下管牵引就位（汽吊、牵引车）。起吊时应两端起吊，下管时小心轻放，防止撞击损坏。下管时一律从下游向上游施工，且承口一律向上游设置，下管后用砼垫块临时稳固。

        首先将第一节套管放在导轨轨道上，牵引机将套管拉至管涵另外一端，第一节就位后拉进第二节套管。为便于注浆管的设置，节段之间的环向缝隙预留出20mm，以此类推完成所有套管节段的安装。

4.5   缝隙封堵

        环向缝隙及两端节段管管缝隙采用成品聚合物砂浆进行封堵，并于环顶位置预埋PVC注浆管及测试管，原管外有脱空的部位进行加密设置。

4.6   浆液制备

        严格按照批准的配合比进行制备，提前预估当天材料用量，减少材料额外损耗，每天收工前将设备清洗干净。

4.7   孔壁压浆

        压浆顺序为：先中段后两端；先上部后下部。压力注浆时观察测试管是否有水泥浆冒出，如有冒出则持荷30s后进行压浆孔及测试孔的封闭。如此类推直至两段管节压浆完毕。要求两管壁间的空隙要注浆密实，达到套管与原涵管形成一个整体的效果，以满足上覆荷载的要求。

五、主要施工人员情况

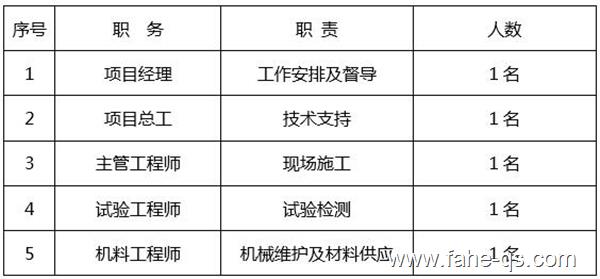

        为保证该该工程的顺利进行，明确责任，确保工程质量、确保工期，该项目配备以下工程管理人员：

六、确保工程质量的措施

6.1   挑选水平高、素质好的施工技术人员和管理人员

        工程质量的好坏首先取决于施工人员的素质，为保证工程施工质量和施工进度目标的实现，选派专业水平高、业务能力强、经验丰富的施工技术人员、方案设计人员和管理人员，以及操作熟练的技术工人。人员的配备和组成将会根据本项目的工程特点并符合施工的需要来设置。

6.2   建立质量保证体系

        为保证工程质量目标的实现，我司将按照ISO9001系列标准，运用科学的施工管理手段，在施工现场建立质量管理组织机构、制度和措施，制定完善的质量保证体系，规范质量检验流程，从组织、制度和过程上进行质量控制和把关，并积极推广应用新技术，执行“工程质量一票否决制”，确保工程质量在保证体系下达到最优。

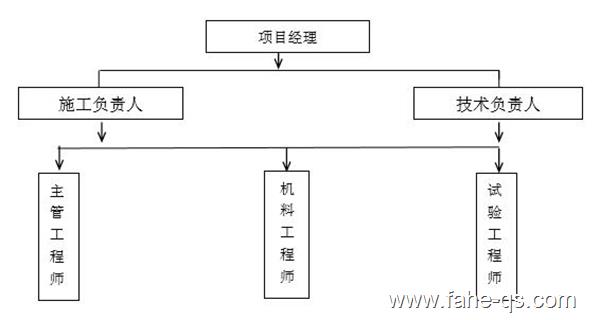

质量管理构框图
