180 0169 1835 186 0219 9976
首页 > 企业动态 > 企业新闻 > 法赫中国发布新品FH-FS6104硅烷浸渍剂
法赫中国发布新品FH-FS6104硅烷浸渍剂
2017/09/13

        近日,法赫中国发布了一款新品FH-FS6104硅烷浸渍剂。该材料可显著降低水和有害氯离子的侵入,确保混凝土结构免受腐蚀,提高混凝土耐久性。可广泛应用于桥梁、港口、码头等饱受氯离子侵蚀和冻融影响的建筑结构之中,其逐渐发展成为一种经济、方便、高效的提高混凝土耐久性的重要措施。

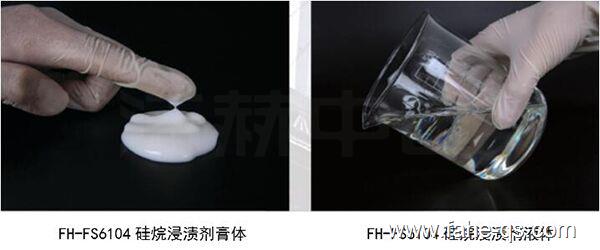

混凝土防腐硅烷浸渍剂-法赫中国


        混凝土结构受环境的物理、化学、生物侵蚀作用,从而导致混凝土结构劣化和建筑结构使用寿命缩短。影响混凝土耐久性的主要因素有:氯离子侵蚀、钢筋锈蚀、冻融循环、碳化作用碱-骨料反应、表面生物侵蚀。

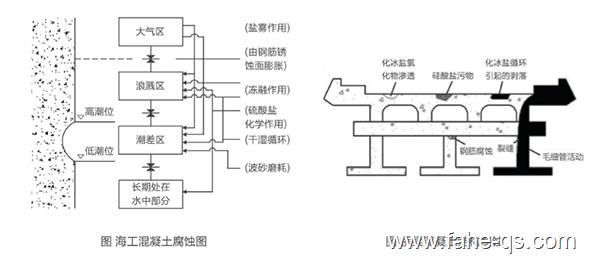

混凝土腐蚀图-法赫中国

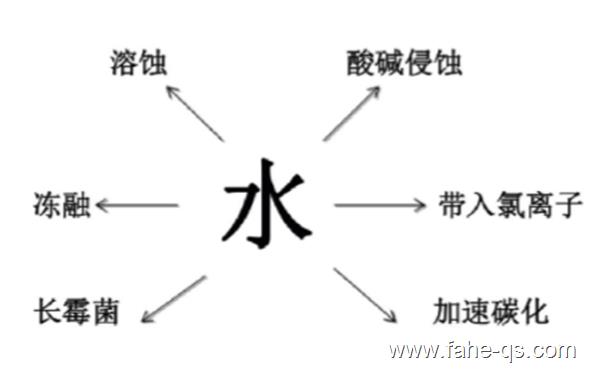

        液态水是众多混凝土破坏因素的载体,上述所举的影响混凝土耐久性因素都与液态水存在直接相关。防止了水的进入,混凝土结构的病害,包括钢筋锈蚀,碱骨料反应和冻融循环破坏根本就不会发生。


混凝土病害-法赫中国

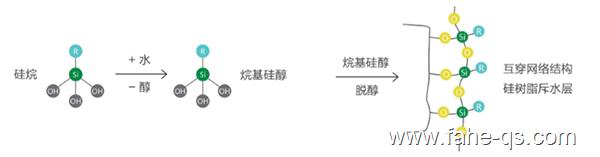

        硅烷具有小分子结构,深层渗透混凝土毛细孔壁与水化的水泥发生反应形成聚硅氧烷互穿网络结构,通过牢固的化学键合反应,赋予混凝土表而微观结构长期的憎水性,并保持呼吸透气功能,大力降低了水和有害氯离子的侵入,确保混凝土结构免受腐蚀。

        防水处理后的基材形成了远低于水的表面张力,并产生毛细逆气压现象,且不堵塞毛细孔,既防水又保持混凝土结构的“呼吸”。


硅烷-混凝土防腐-法赫中国


        FH-FS6104硅烷浸渍的防水效果可以通过试验来验证。

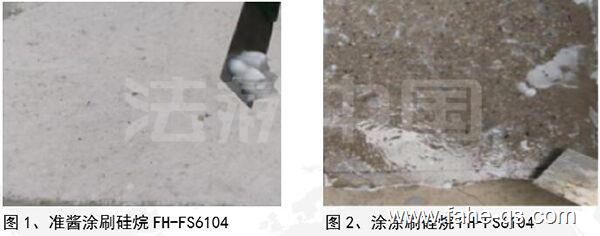

        试验1:普通混凝土表面涂刷硅烷浸渍剂后,经过7天的养护,对同一块混凝土进行试验前后对比。试验结果表明,普通混凝土表面涂刷硅烷浸渍剂后,防水效果明显。



硅烷浸渍剂防水试验-法赫中国

硅烷浸渍剂防水试验-法赫中国

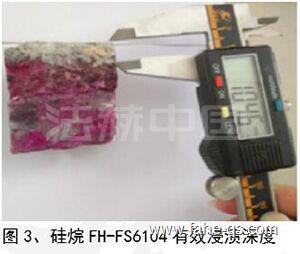

        试验2:普通混凝土表面涂刷FH-FS6104硅烷浸渍剂后,经过7天的养护,根据标准JTJ275-2000测试硅烷浸渍剂的浸渍深度,随机钻取芯样,沿轴线劈开,在断面涂刷水溶性染料(红色部分),经测量得知硅烷浸渍深度为10.46mm。通过图1和图2的对比可知,普通混凝土表面涂刷FH-FS6104硅烷浸渍剂后,防水效果明显。

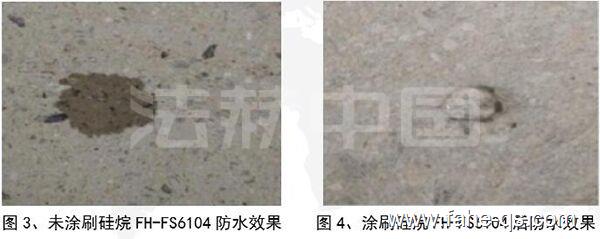

硅烷浸渍剂防水试验对比-法赫中国

硅烷浸渍剂防水试验对比-法赫中国


        由上可知,FH-FS6104硅烷浸渍剂具有以下特性:

        1、賦予混凝土憎水性:硅烷的防水作用不是靠封闭的涂层结构,而是其分子的憎水性。

        2、渗透能力强:硅烷的小分子结构,可渗透进混凝土 3-10mm深,避免因表层混凝土磨损造成防护失效。

        3、保持混凝土呼吸功能:防护涂层保持了混凝土的透气性,潮气可自由排出。

        4、阻隔氯离子:能阻隔、降低95%以上的氯离子。


        FH-FS6104硅烷浸渍剂施工流程如下:

        ①表面处理:施工前先修补好混凝土结构缺陷,用钢丝刷、压缩空气和淡水冲洗,将表面浮灰、污水、油污和其它污染物清除干净,并保持表面干燥3天以上。

        ②喷涂试验:大面积使用硅烷浸渍涂料前,首先要进行试脸,试验区面积应为1-5平方米,然后按规定的方法在试验区随机钻取芯样和检测,当测试结果符合判定标准时,才能在结构上大面积使用硅烷浸渍涂料。

        ③多次涂抹:硅烷浸渍涂料(膏体)用法和用量。硅烷浸渍涂料(膏体)建议用量按300g/m2施工,高性能混凝土由于密实度高,吸收速度慢,一次施工用量不宜超过200g/m2,若过量喷涂,会导致膏体损失加大;硅烷浸渍涂料(膏体)一般只需要施工一遍,如确需喷涂第二遍硅烷膏体,可在第一遍喷涂施工6〜8小时后,待混凝土构件表面干燥后施工,或在厂方技术人员指导下施工。喷涂硅烷浸渍涂料(液体)两遍,每遍喷涂量为200-300 g/m2;间隔时间为2小时以内,以达到更高的渗透深度

        ④养护,保持干燥:硅烷施工后至少保证24小时内不淋雨,自然风干;为确保理想的处理效果,在夏季应保持表面干燥至少36小时以上,冬季至少干燥72小时以上。

        ⑤验收:依据《公路工程混凝土结构防腐蚀技术规范》(JTG/T B07-01 -2006 )或《海港工程混凝土结构防腐蚀技术规范》(JTJ 275-2000)两个规范对氯离子吸收降低率、吸水率、浸溃深度进行数据检测。


        其材料特性为:

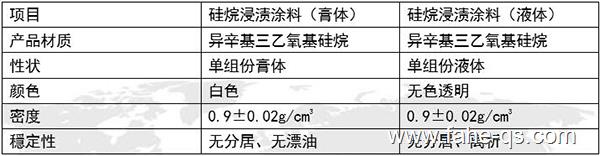

        硅烷浸渍剂参数-法赫中国


        其技术参数如下:

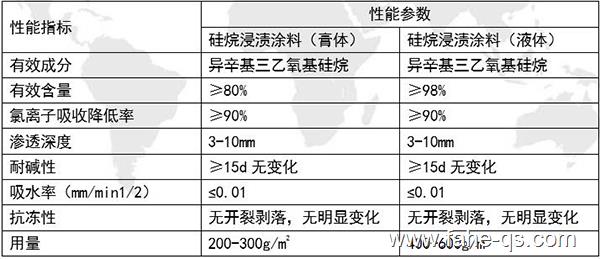

        硅烷浸渍剂参数-法赫中国


        以往在解决钢筋混凝土结构的耐久性不足问题时,最主要是通过结构维修,以提离其安全性。众所周知,修补是最昂贵的解决方案。现如今,FH-FS6104硅烷浸渍剂的发布,使得我们可以采取更加经济有效的硅烷浸渍混凝土保护措施,从而减少修补工作,避免昂贵的维修成本,为业主创造良好的经济效益。

桥隧检测仪器 桥隧养护机具 桥隧维修材料 桥隧设备租赁 桥隧养护工程 桥隧定期检测
分享到: 更多
|桥隧检测仪器|桥隧养护机具|桥隧维修材料|桥隧设备租赁|桥隧养护工程|桥隧定期检测
FH-FS6104硅烷浸渍剂|混凝土防腐材料|桥梁港口防腐硅烷浸渍剂|
