一、工程概况

        K1198+300位于辽宁省葫芦岛市区滨海公路上，中心桩号K1198+300，桥梁全长为47m，跨径布置为3-13m。上部构造为混凝土简支空心板梁。

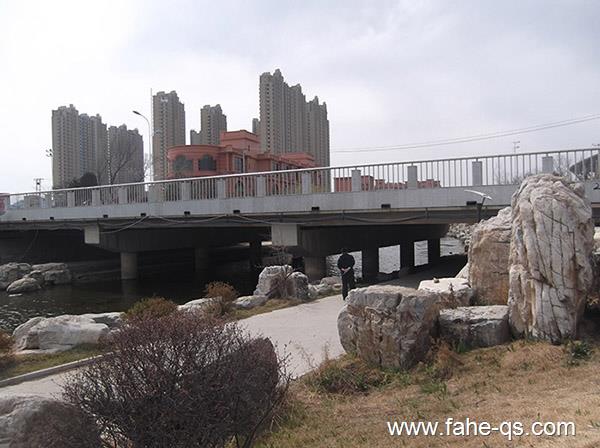

                                                                                     桥梁全景

二、桥梁病害概述

        经我司技术人员勘察，桥梁病害主要有：

        1、板底泛碱腐蚀，板底有杂乱裂缝

        2、台帽盖梁腐蚀、剥落

        3、墩身腐蚀

        4、铰缝脱落、渗漏水

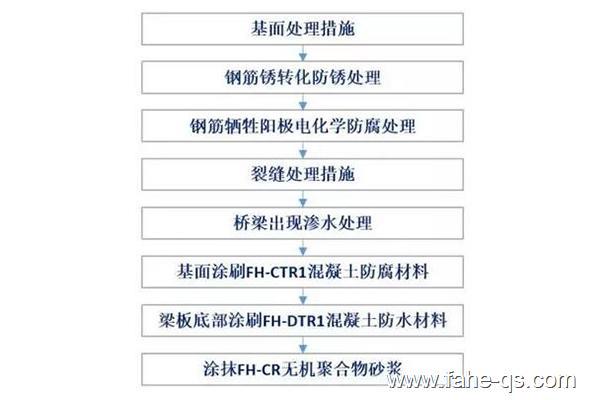

三、法赫桥梁预防性养护施工工艺

桥梁梁板外侧面，桥墩盖梁、桥台台帽混凝土剥落处理

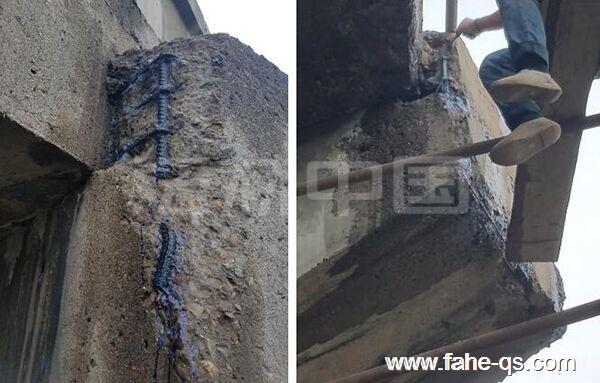

钢筋锈转化防锈处理

       FH-CX锈转化剂是一种弱酸性高分子复合物，能使钢铁的氧化物（铁锈）转化为黑色的有机铁化合物，从而在钢铁表面生成一层由化学键和物理粘结的复合物膜，即防腐组分，增加干膜厚度及防腐能力，此膜层牢固致密、附着力极强，封闭性好，完全阻隔空气和水份，使钢铁基体与介质分隔不再受到侵蚀。涂抹FH-CX 锈转化剂可除锈、防锈皮膜生成，一次完成二合一工作，水性单剂型，不需溶剂即可施工。
       基面处理步骤施工完毕后，钢筋表面因水沙除锈后会有一定的反锈现象发生，待钢筋表面水干后，对钢筋表面涂刷FH-CX锈转化剂，直接涂刷在钢筋表面，防止钢筋表面再锈。



基面涂刷FH-CTR1混凝土防腐材料

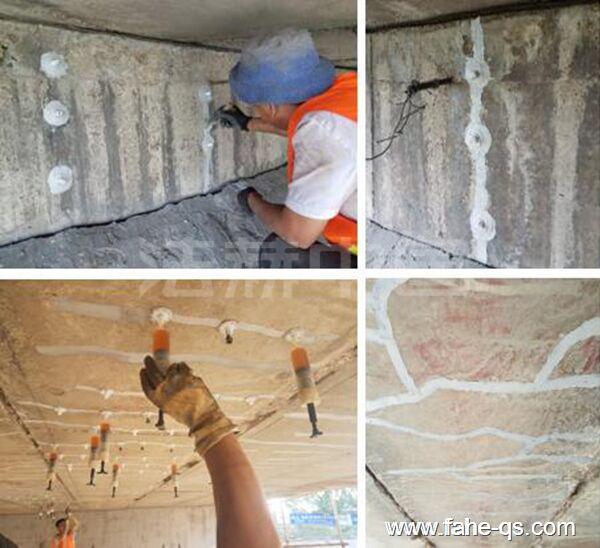

         1）对于混凝土表面存在的裂缝根据裂缝宽度选用化学灌浆封闭处理

         2）基层表面的蜂窝、孔洞、模板错位等缺陷，凸块应凿除，确认无空鼓

         3）对混凝土剥落、掉落、露筋，先对钢筋进行除锈，涂抹 FH-CX锈转化剂

         4）施工前阴阳角处应做成圆弧形，阴角直径宜大于50mm，阳角直径宜大于10mm。

         5）对于钢筋露头进行切割、打磨，涂刷锈转化剂。

         6）太光滑的混凝土表面，用高压水射流拉毛。

         7）对混凝土基面进行充分润湿，保证混凝土毛孔充分被水分浸润并保证基面潮湿无明水状态。

         8）涂抹FH-CTR1混凝土防腐材料，采用旋转涂刷方法（刷子以圆形的运动轨迹涂刷）保证凹凸处都能均           匀涂刷。

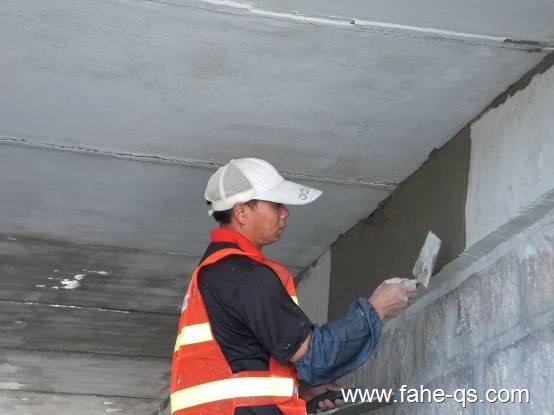

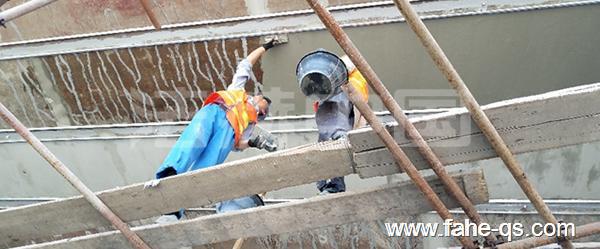

混凝土剥落缺损处涂抹FH-CR无机聚合物砂浆

       FH-CR无机聚合物修复梁体的施工根据梁体混凝土脱落厚度选择不同的修复次数。另外针对梁体碳化严重的部分考虑大面积涂抹，而对于状况较好的部位，则局部修复即可。人工修补时，首层应压紧、压实，若修复厚度大于20mm时应分层压涂，每层厚度10mm左右。

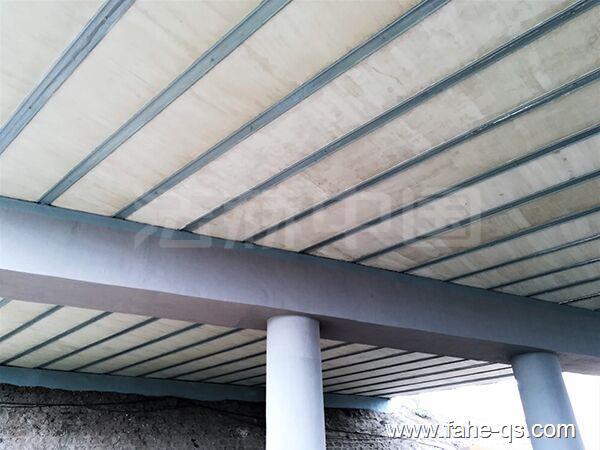

梁板底部处理

        梁板底部裂缝处理完毕→出现剥落松散区域混凝土修补完毕→涂刷FH-DTR1(Ⅱ型)混凝土防腐防水材料。

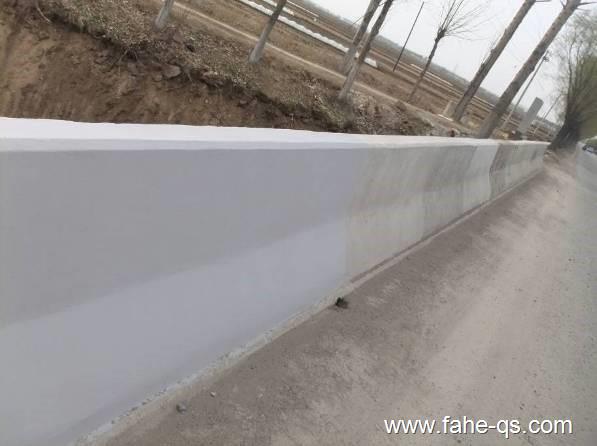

表面防水防盐害处理

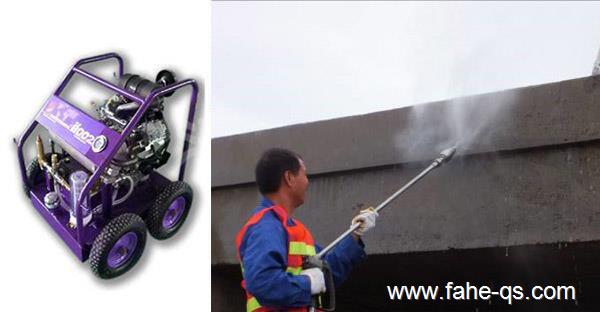

       使用 道桥多功能养护机高压水射流对整个混凝土表面进行清洗，清洗顺序先清洗防撞墙，再到梁板外侧，盖梁。等混凝土表面风干无水后则用塑料桶将FH-CRG防水防盐害保护剂用尼龙刷或滚筒涂抹，涂刷防撞墙，梁板最外侧面，及盖梁，涂抹量约在0.6㎏/㎡，防止雨水直接冲刷其表面。

排水管周边渗水处理

        1）先清除排水管内杂物。

        2）将排水管进水口周边凿除→涂刷FH-CTR1→填塞FH-CR无机聚合物砂浆进行保护层修复→涂刷混凝土防腐防渗封闭材料FH-JTR1（底涂+面涂）

        3）清洗排水管外侧渗水处→涂刷混凝土防腐防渗封闭材料FH-JTR1（底涂+面涂）

桥台、盖梁处理

        1）台帽、盖梁顶部渗漏水腐蚀严重，则修筑挡水板，安装引流排水管，规范水流路径；

        2）易受水流侵蚀部位涂刷FH-JTR1底涂、面涂，防腐封闭，避免水分侵入混凝土内部

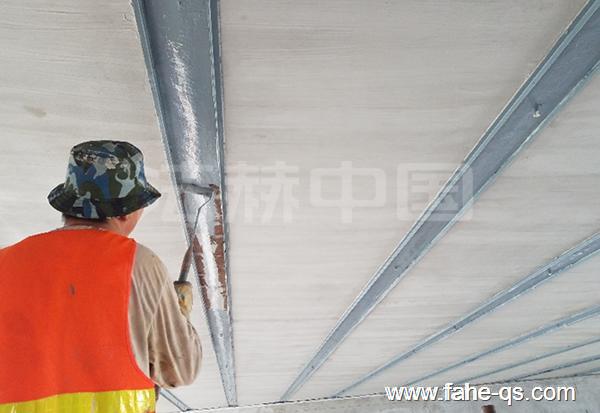

梁板间铰缝渗水腐蚀处理

        1）使用桥隧养护机清除铰缝内污物。

        2）填塞填充支撑物，打设聚氨酯密封胶并平整。

        3）铰缝两侧边分别固定L型滴水条。

        4）待密封胶实干后，沿铰缝涂刷混凝土防腐防渗封闭材料FH-JTR1（底涂+面涂）。对于非渗漏水铰缝，进行脱落部分修复后表面涂刷混凝土防腐防渗封闭材料FH-JTR1（底涂+面涂）即可。
