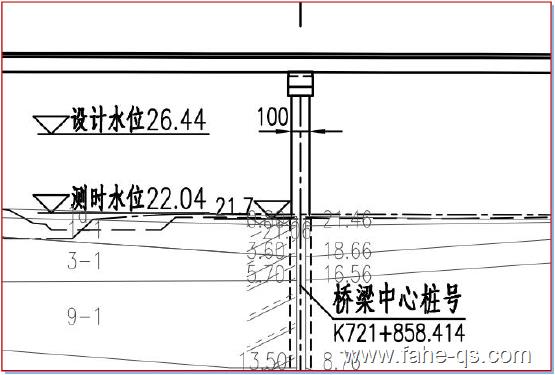

1、牺牲阳极在墩柱布置范围从标高21.7 向上2m 范围内。

2、牺牲阳极布置范围内布置设计：

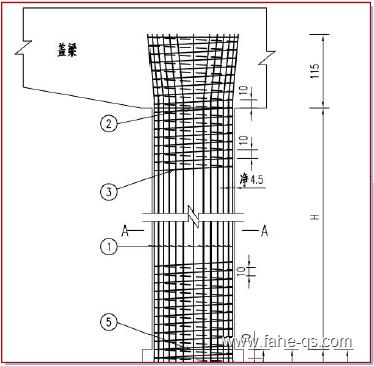

（1）计算区域内钢筋表面积（Ss）：

        ①号钢筋=26 根*2m/根*πD=26*2*3.14*0.025=4.082 ㎡；

        ②号加强箍筋=1 根*2.79m/根*3.14*0.025=0.219 ㎡；

        ③号螺旋箍筋=2*58m*3.14*0.012=4.37 ㎡。

        区域内钢筋表面积（Ss）=4.082+0.219+4.37=8.671 ㎡；

（2）范围内混凝土表面积Sc=2m*3.14*1m=6.28 ㎡。

（3）设定区域内钢筋表面积比率（R）计算：

         R=Ss/Sc=8.671/6.28=1.38。

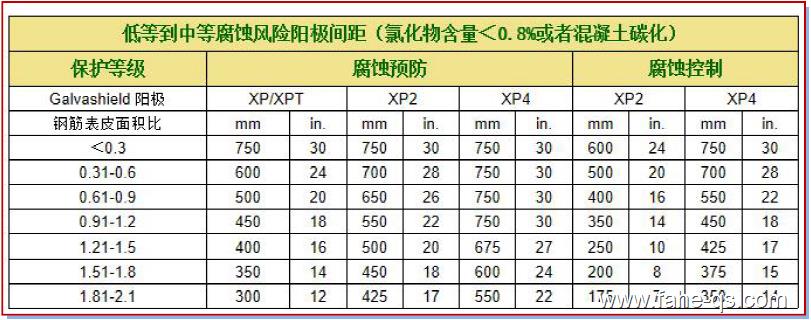

（4）根据实际情况、防腐类型按照各型号牺牲阳极布置间距表选定布置间距：

Pr 防腐预防，查询FH-Galvashield XPT 牺牲阳极产品表并确定布置间距为400mm。

单根墩柱布置数量：（3.14*1/0.4）*（2/0.4）=7 个/环*5 环=35 个。

3、牺牲阳极总数量：

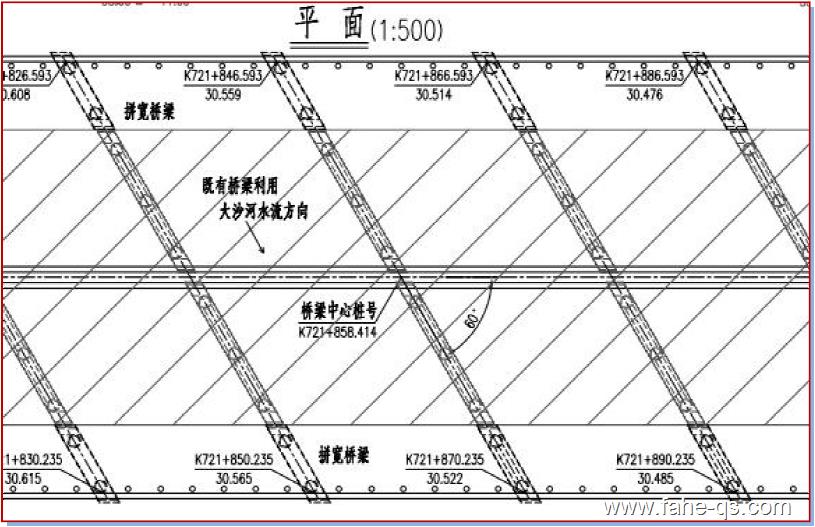

  拼宽桥梁3#、4#、5#墩柱，共12 个墩柱。

  牺牲阳极FH-XPT 总数量=35*12=420 个。
